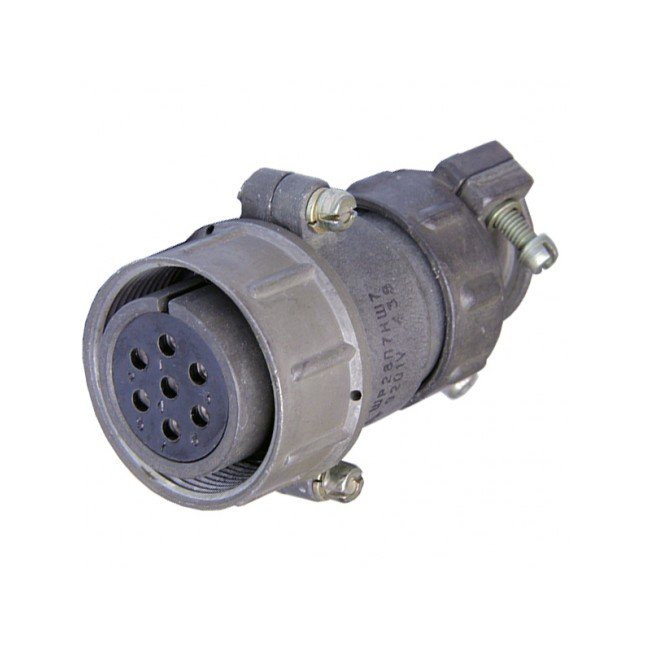

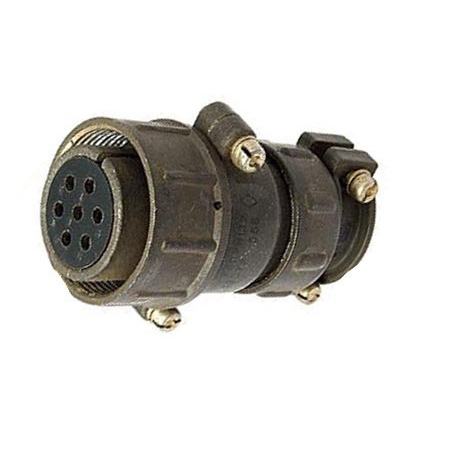

Соединители ШР28П7НШ7 представляют собой низкочастотные цилиндрические разъемы, предназначенные для монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Эти разъемы используются для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Основные характеристики:

• Тип соединителя : ШР — штепсельный разъем негерметичный.

• Условный размер корпуса : 28.

• Конструктивное исполнение : П — с прямым патрубком для кабельной части.

• Количество контактов : 7.

• Вид концевой гайки : Н — для неэкранированного кабеля.

• Вид соединителя в кабельной части : Ш — розетка (гнездо).

Технические особенности:

1. Контакты : Диаметр контактов составляет 1,5 мм. Каждый контакт рассчитан на максимальную токовую нагрузку до 10 А или по другим источникам до 20 А.

2. Общая токовая нагрузка : До 70 А на весь разъем.

3. Покрытие контактов : Никель или серебро.

4. Материал корпуса : Может быть изготовлен из алюминиевого сплава или пластмассы.

Применение:

Эти розетки могут использоваться как внутри помещений, так и на открытом воздухе при условии защиты от пыли и воды.

Гарантийные условия:

Гарантийный срок хранения составляет до 15 лет со дня изготовления с минимальной наработкой не менее 1000 часов во всех режимах эксплуатации.

Соединители типа ШР состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. Для работы с розеткой ШР28П7НШ7 исп
