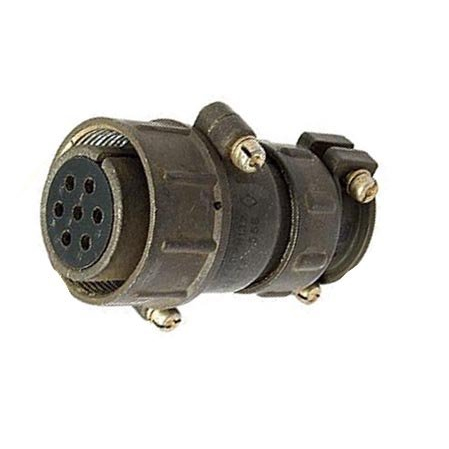

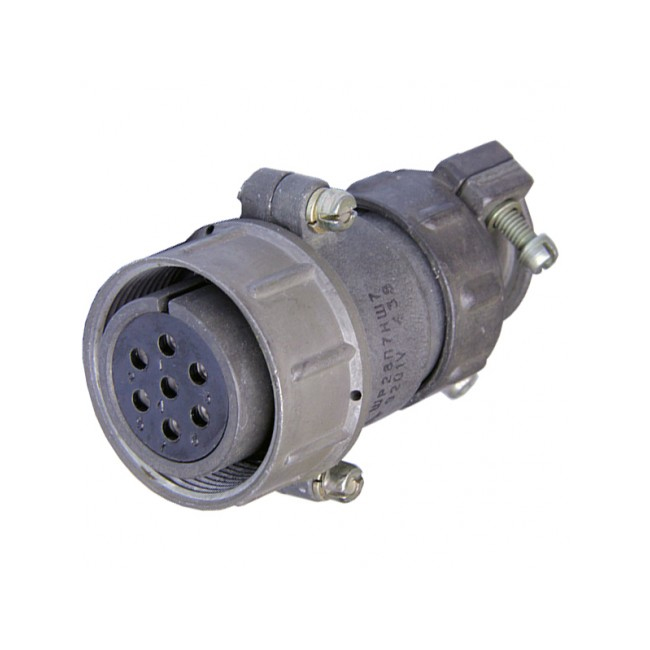

ШР28П7НШ7 — это негерметичный кабельный разъём‑розетка серии ШР, рассчитанный на электрические цепи постоянного и переменного тока. Он относится к классу соединителей низкочастотных цепей, применяемых в промышленной и эксплуатационной технике.

Основные параметры

Разъём имеет 7 контактов диаметром 1,5 мм, предназначенных для рабочего тока до примерно 10 А на каждый контакт, а суммарный ток на весь соединитель может достигать порядка 70 А. Номинальное напряжение в цепи не превышает 850 В (амплитудное значение) при частоте тока до примерно 3 МГц.

Условное обозначение

В маркировке ШР28П7НШ7:

• ШР — тип соединителя, негерметичный разъём;

• 28 — условный размер корпуса;

• П — конструктивное исполнение кабельной части с прямым патрубком;

• 7 — количество контактов;

• Н — гайка для неэкранированного кабеля;

• Ш — розетка (гнездо);

• последняя цифра 7 — обозначение сочетания контактов.

Климатические и механические свойства

Разъём рассчитан на работу в диапазоне температур окружающей среды от примерно −60 °C до +60 °C, с учётом перегрева контактов верхний предел может доходить до порядка +110 °C. Соединитель выдерживает синусоидальную вибрацию в диапазоне частот до 5000 Гц, многократные удары и линейные ускорения до сотен–тысяч м/с², а количество сочленений‑расчленений составляет не менее 500 циклов.

Применение и особенности

ШР28П7НШ7 используется для подключения кабеля к оборудованию, где требуется многоконтактное низкочастотное соединение с умеренными токами и напряжениями. Соединитель выполнен в металлическом блочном корпусе с резьбовым соединением, обеспечивает хорошее электрическое соединение и надёжную фиксацию без герметизации.
