Назначение и конструктивное исполнение

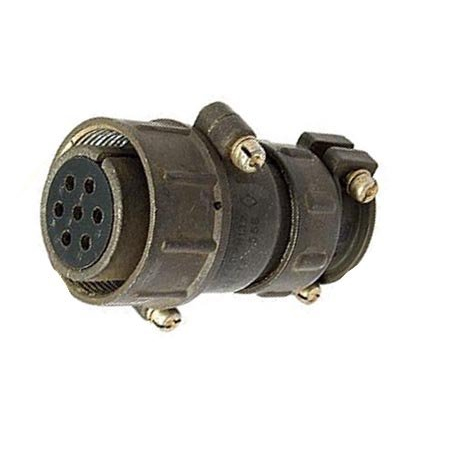

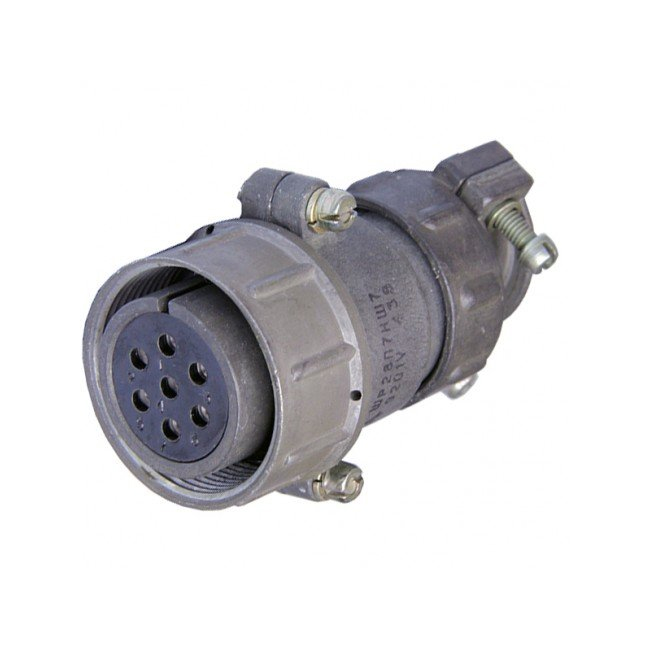

ШР28П7НШ5 (артикул 51323) — розетка кабельного типа серии ШР производства НПО «Каскад». Изделие относится к категории ШР28 и предназначено для соединения промышленных электрических цепей. В карточке товара указан год 2024.

Обозначение изделия раскрывается следующим образом: ШР — тип цилиндрического соединителя; 28 — условный размер корпуса, соответствующий диаметру монтажного отверстия; П — конструктивное исполнение с прямым патрубком; 7 — количество контактов, обычно диаметром от 1,5 до 2,5 мм; Н — гайка патрубка для неэкранированного кабеля; Ш — кабельная часть; 5 — вариант исполнения, зависящий от модификации.

Подтверждённые технические особенности

• Тип изделия — розетка кабельного типа серии ШР, категория ШР28.
• Корпус имеет условный размер 28, что связано с диаметром монтажного отверстия.
• Исполнение П предусматривает прямой патрубок.
• Количество контактов — 7, обычно диаметром от 1,5 до 2,5 мм.
• Исполнение Н включает гайку патрубка для неэкранированного кабеля.
• Изделие выполнено как кабельная часть, то есть предназначено для оконцевания кабеля.
• Максимальное напряжение — до 850 В постоянного или переменного тока.
• Сопротивление контакта — не более 1–2,5 мОм.
• Токовая нагрузка на контакт указана в диапазоне до 20–35 А, суммарная — до 70–175 А в зависимости от диаметра контактов.
• Вибрационная стойкость — до 30 g в диапазоне 1–5000 Гц, ударная стойкость — до 500 g.
• Количество соединений-расчленений — 500 циклов, срок службы — не менее 1000 часов.
• Климатическое исполнение — УХЛ, тип исполнения — негерметичный.

Условия эксплуатации

Изделие рассчитано на применение в умеренном и холодном климате, что соответствует климатическому исполнению УХЛ. Негерметичный тип исполнения означает, что при монтаже и эксплуатации необходимо учитывать условия окружающей среды и не рассматривать соединитель как герметичный. Заявленные механические характеристики учитывают вибрационные и ударные нагрузки, характерные для промышленного оборудования.

Применение

ШР28П7НШ5 применяется в промышленном оборудовании, приборостроении и системах автоматики. Изделие используют для передачи сигналов и мощности в электрических цепях, где требуется устойчивость к вибрации и механическим нагрузкам. Кабельное исполнение позволяет подключать неэкранированный кабель через патрубок с гайкой.

При подборе следует учитывать количество контактов, размер корпуса, тип патрубка, исполнение кабельной части, а также заявленные электрические и механические параметры. Для корректного применения важно проверить соответствие разъёма условиям конкретной электрической цепи и способу монтажа.
