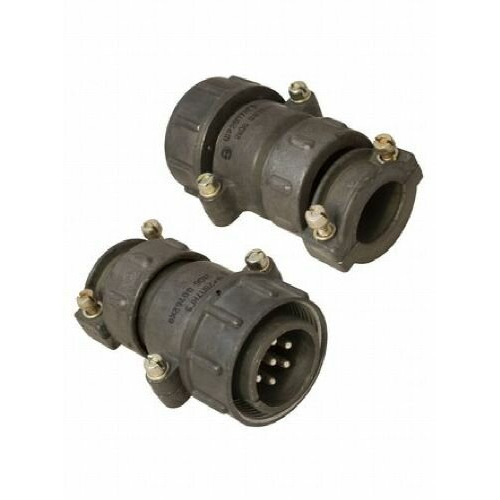

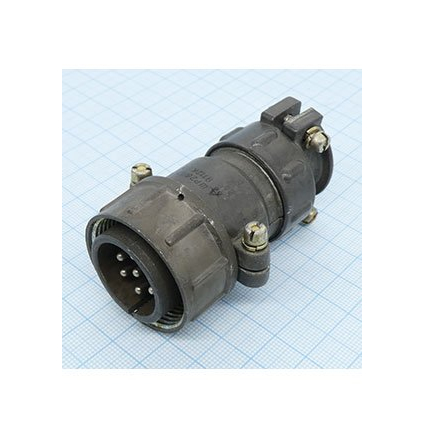

ШР28П7НГ9Н вилка Кабельная

Соединитель ШР28П7НГ9Н представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Технические Характеристики

• Тип соединителя : ШР

• Условный размер корпуса : 28

• Конструктивное исполнение : П (с прямым патрубком)

• Количество контактов : 7

• Вид гайки патрубка : Н (для неэкранированного кабеля)

• Вид контактов : Г вилка

• Обозначение сочетания контактов : 9 (семь контактов ? 2,5 мм)

• Покрытие контактов : Серебро (отсутствие буквы "Н" в обозначении).

Применение и Условия Эксплуатации

• Применение : Для монтажа с экранированными или неэкранированными кабелями (проводами) в различных климатических условиях.

• Условия эксплуатации :

  • Температура : от -60°C до +60°C.

  • Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

  • Механический удар : одиночного действия с ускорением 5000 м/с? (500 g), многократного действия с ускорением 350 м/с? (35 g).

Технические Параметры

• Максимальная токовая нагрузка : 175 А.

• Сопротивление изоляции : не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

Этот разъем может использоваться как в приборной, так и в кабельной части, обеспечивая надежное соединение в различных электрических цепях.
