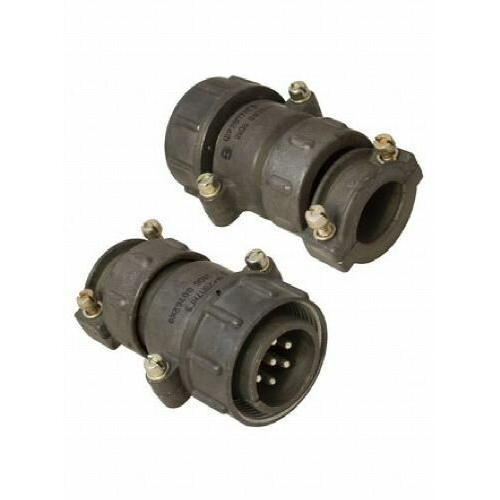

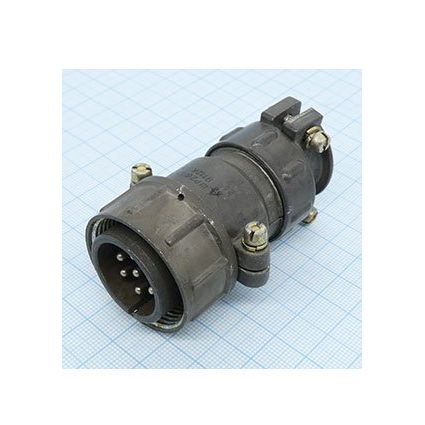

Соединитель ШР28П7НГ9Н — это кабельная вилка, используемая в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Основные характеристики и расшифровка условного обозначения :

• ШР — тип соединителя. Соединители ШР состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

• 28 — условный размер корпуса.

• П — конструктивное исполнение с прямым патрубком.

• 7 — количество контактов.

• Н — для неэкранированного кабеля.

• Г — вилка.

• 9 — семь контактов диаметром 2,5 мм.

• Н — покрытие контактов никелем.

Технические характеристики :

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Максимальная токовая нагрузка на одиночный контакт: не более 35 А.

• Общая максимальная токовая нагрузка: не более 175 А.

• Сопротивление контакта: не более 1 мОм.

• Диапазон частот синусоидальной вибрации: 1–5000 Гц.

• Ускорение синусоидальной вибрации: 300 м/с2 / 30 g.

• Ускорение при механическом ударе одиночного действия: 5000 м/с2 / 500 g.

• Ускорение при механическом ударе многократного действия: 350 м/с2 / 35 g.

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: 500.

• Минимальная рабочая температура среды: -60 °С.

• Максимальная рабочая температура среды: 60 °С.

Ответными частями для вилки кабельной ШР28П7НГ9Н являются розетки пр
