Назначение изделия

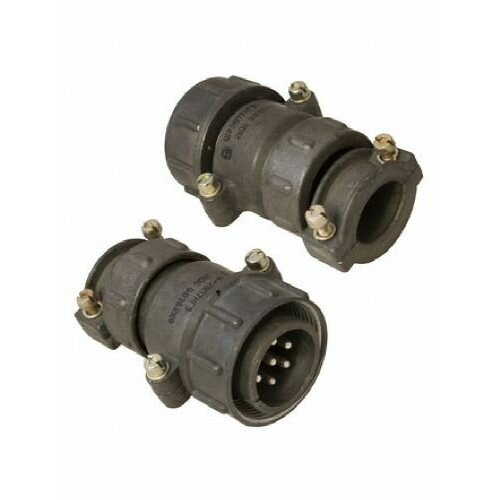

ШР28П7НГ9Н — негерметичная кабельная вилка серии ШР, предназначенная для коммутации электрических цепей постоянного и переменного тока. Изделие относится к промышленным цилиндрическим разъёмам, применяемым в технике общего и военно-промышленного назначения. Вилка служит для подключения неэкранированного кабеля и обеспечивает надёжное электрическое соединение в составе разъёмного соединения «вилка — розетка» соответствующего типоразмера.

Расшифровка обозначения

Маркировка ШР28П7НГ9Н построена по стандартной схеме серии ШР и содержит следующие сведения:

• ШР — тип соединителя, цилиндрический разъём;
• 28 — условный размер корпуса;
• П — конструктивное исполнение: прямой патрубок;
• 7 — количество контактов;
• Н — вид гайки патрубка для неэкранированного кабеля;
• Г — негерметичное исполнение, в отличие от герметичных вариантов;
• 9 — номер исполнения по конструкции и габаритам;
• Н в конце обозначения — покрытие контактов корпуса, никель.

Подтверждённые технические характеристики

Заявленные параметры изделия приведены ниже и определяют его применимость в конкретных электрических цепях.

• Количество контактов — 7 штук, диаметр контактов около 2,5 мм.
• Рабочее напряжение — до 850 В амплитудного значения, как для постоянного, так и для переменного тока с частотой до 3 МГц.
• Максимальная токовая нагрузка — до 35 А на один контакт и до 175 А суммарно для всего соединителя.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сопротивление контакта — не более 2 мОм на соединение.
• Количество сочленений и расчленений — не менее 500 циклов.

Конструкция и монтаж

Корпус вилки выполнен пластмассовым, с металлическим патрубком и гайкой для фиксации кабеля. Прямой патрубок рассчитан на подключение неэкранированного кабеля. Проходной диаметр разъёма составляет около 33 мм, что позволяет протягивать соответствующий кабель через корпус при монтаже. Такая конструкция обеспечивает удобство сборки и надёжное механическое удержание кабеля в процессе эксплуатации.

Условия эксплуатации

Изделие рассчитано на работу в жёстких условиях и входит в категорию негерметичных разъёмов, поэтому при монтаже следует учитывать отсутствие защиты от прямого воздействия влаги и пыли.

• Диапазон рабочих температур — примерно от минус 60 °C до плюс 60…120 °C; точные значения зависят от конкретной редакции технических условий.
• Синусоидальная вибрация — в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², то есть около 30 g.
• Механические удары — одиночные до 5000 м/с², то есть 500 g, многократные до 350 м/с², то есть 35 g.
• Минимальная наработка — не менее 1000 часов.
• Срок сохраняемости — порядка 15 лет.

Применение и приёмочные сведения

Вилка ШР28П7НГ9Н применяется для коммутации силовых и сигнальных цепей в промышленном оборудовании, приборах и системах, где требуется разъёмное соединение с большим числом контактов и высокой токовой нагрузкой. Благодаря семи контактам диаметром около 2,5 мм и суммарной токовой нагрузке до 175 А изделие подходит для цепей с повышенными требованиями по току и напряжению.

По данным каталога изделие имеет приёмку «1», а год выпуска указан как 92. Артикул товара — 41225, категория — ШР28. Производитель в предоставленных данных не указан, поэтому сведения о нём в описании не приводятся.
