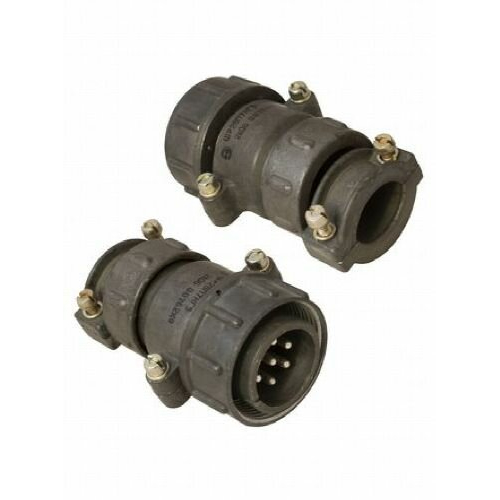

ШР28П7НГ9Н: кабельная вилка для надёжных электрических соединений

ШР28П7НГ9Н — цилиндрический низкочастотный разъём серии ШР в исполнении кабельной вилки. Он применяется для разъёмного соединения кабелей, проводов, приборных узлов и блоков в электрической и радиоэлектронной аппаратуре, где необходимы механическая прочность, устойчивость контакта и надёжная фиксация соединения.

Разъём рассчитан на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Конструкция ориентирована на объёмный монтаж пайкой и подходит для аппаратуры промышленного, измерительного, транспортного и специального назначения.

Конструкция ШР28П7НГ9Н

Разъём ШР28П7НГ9Н относится к негерметичным цилиндрическим соединителям нормальных габаритов. Кабельная вилка имеет прямой патрубок для ввода неэкранированного кабеля, одношпоночную поляризацию корпуса и резьбовой способ сочленения.

Обозначение изделия отражает его ключевые конструктивные признаки:

• ШР — серия цилиндрических низкочастотных разъёмов.

• 28 — условный размер корпуса.

• П — прямой патрубок.

• 7 — семь контактов.

• НГ — исполнение для неэкранированного кабеля.

• 9 — контактная схема с семью штырьевыми контактами диаметром 2,5 мм.

• Н — исполнение без концевой гайки патрубка.

Корпус выполнен из алюминиевого сплава с оксидированным защитным покрытием. Контактная группа изготовлена из латуни, контакты имеют никелевое покрытие; изолятор — бакелитовый. Такое сочетание материалов обеспечивает механическую стабильность конструкции и электроизоляционные свойства при штатной эксплуатации.

Основные технические параметры

Параметры семиконтактной схемы позволяют использовать разъём ШР28П7НГ9Н для коммутации питания, сигналов управления и измерительных цепей при соблюдении допустимых токовых нагрузок, напряжения и требований к изоляции.

Особенности применения

Резьбовое соединение с накидной гайкой предотвращает случайное рассоединение при вибрациях, ударах и перемещении кабеля. Одношпоночная поляризация исключает неправильную ориентацию вилки относительно ответной части при подключении.

ШР28П7НГ9Н может использоваться в составе электрооборудования, шкафов автоматики, источников питания, измерительных комплексов, приборных модулей и других систем, в которых требуется многоконтактное разъёмное соединение. Разъём рассчитан на работу при вибрациях в диапазоне 1–5000 Гц с ускорением до 30 g, а также выдерживает многократные и одиночные механические удары в пределах указанных технических требований.

Важно учитывать, что это негерметичное исполнение. Для эксплуатации в средах с прямым воздействием влаги, пыли, агрессивных веществ или при необходимости герметичного кабельного ввода следует отдельно проверять соответствие выбранного исполнения условиям эксплуатации.

Совместимость и монтаж

ШР28П7НГ9Н соединяется с совместимыми блочными розетками серий 2РТТ и 2РТ-А при соответствии контактной схемы и механического исполнения. Электрическое присоединение проводников выполняют пайкой, поэтому при монтаже важно соблюдать технологию пайки, не допускать перегрева изолятора и контролировать качество изоляции после сборки.

Перед применением разъёма рекомендуется сверить:

• соответствие контактной схемы ответной части;

• назначение каждого из семи контактов;

• допустимый ток по отдельной цепи;

• суммарную нагрузку кабеля и соединителя;

• диаметр и конструкцию подключаемого кабеля;

• климатические и механические условия работы оборудования.

ШР28П7НГ9Н — практичное решение для создания прочного, обслуживаемого и устойчивого к механическим воздействиям многоконтактного соединения в электротехнической аппаратуре.
