Назначение разъема ШР28П7НГ9

ШР28П7НГ9 — кабельная вилка из серии цилиндрических низкочастотных разъемов ШР, предназначенная для надежного соединения в электрических цепях. Изделие применяется там, где требуется передача сигнала и питания через разъемное сочленение с повышенными требованиями к механической прочности и стойкости к внешним воздействиям. Вилка входит в категорию ШР28 и выпускается под артикулом 21217.

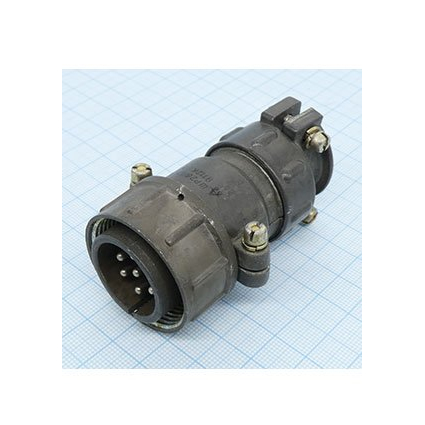

Конструктивно разъем представляет собой вилку с прямым патрубком под неэкранированный кабель и гайкой НГ, которая обеспечивает фиксацию кабеля в патрубке. Метод сочленения — резьбовой, что гарантирует плотный и устойчивый контакт при эксплуатации в условиях вибрации и ударных нагрузок.

Подтвержденные технические особенности

Разъем оснащен 7 штыревыми контактами диаметром 2,5 мм. Контакты покрыты серебром, что обеспечивает надежное соединение методом пайки и стабильное переходное сопротивление. Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм.

Электрические параметры изделия рассчитаны на рабочее напряжение до 850 В переменного или постоянного тока при частоте до 3 МГц. Ток на контакт достигает 25 А, кратковременно — до 35 А, общий ток составляет от 155 до 175 А.

Геометрические и конструкционные параметры

• Диаметр корпуса — 38,5 мм
• Длина — 72,7 мм
• Высота — 49,1 мм
• Проходной диаметр — 33 мм, резьба M33 на 1,5
• Корпус из алюминиевого сплава серого цвета, оксидирован
• Изолятор из карболита коричневого цвета
• Негерметичный тип исполнения с одношпоночной поляризацией
• Контакты извлекаемые

Условия эксплуатации и надежность

Разъем рассчитан на работу при температурах от минус 60 до плюс 60 градусов Цельсия и влажности до 98 процентов при температуре плюс 25 градусов Цельсия. Климатическое исполнение — УХЛ. Рабочий диапазон давления составляет от 1,33 на 10 в минус четвертой степени до 50,6 на 10 в четвертой степени Паскаль.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Герц с ускорением до 30 g, удары до 500 g и акустические шумы до 170 децибел. Ресурс работы составляет 500 сочленений, наработка — 1000 часов, срок хранения — 15 лет.

Применение

ШР28П7НГ9 применяется в электрических цепях, где необходима коммутация нескольких проводников через один разъем с высокими токовыми и прочностными характеристиками. Благодаря резьбовому сочленению, поляризации и стойкости к вибрации и ударам вилка подходит для промышленного и специального оборудования, эксплуатируемого в жестких климатических условиях. Год выпуска, указанный в характеристиках, — 2016.
