Назначение

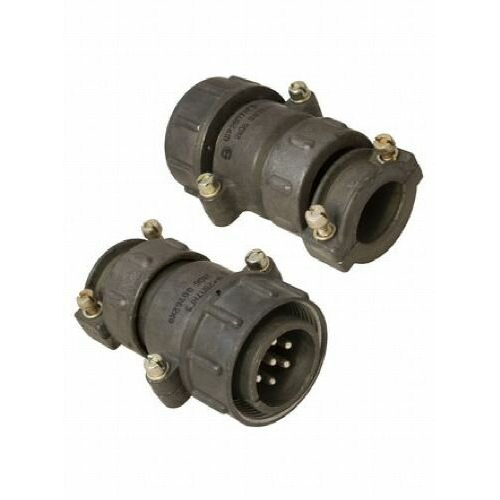

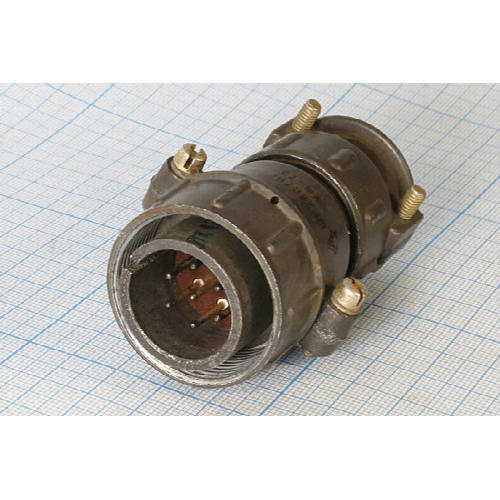

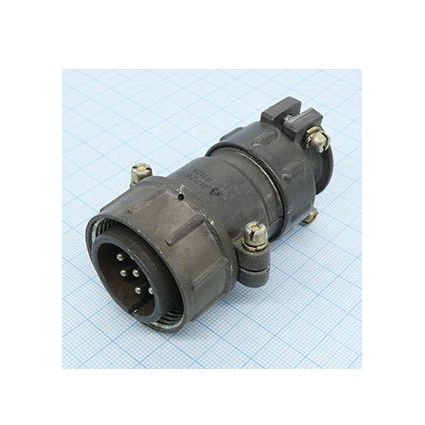

ШР28П7НГ9 — это 7-контактная негерметичная кабельная вилка серии ШР, предназначенная для соединения силовых и сигнальных цепей постоянного и переменного тока в промышленном и электротехническом оборудовании. Изделие производится компанией Элекон и поставляется под артикулом 9682.

Вилка применяется там, где требуется надёжное разъёмное соединение проводников между блоками, щитами, пультами и другими устройствами. Буквенное обозначение в маркировке указывает на особенности исполнения: прямой кабельный патрубок и конструкцию под неэкранированный кабель.

Подтверждённые технические особенности

• Количество контактов — 7 штыревых диаметром 2,5 мм с круглым профилем.
• Рабочее напряжение — до 850 В (амплитудное значение) для постоянного и переменного тока.
• Токовая нагрузка — до 25 А на контакт; суммарно соединитель рассчитан примерно до 155 А при заданной нагрузке на каждый контакт.
• Тип корпуса — кабельный, с прямым патрубком, под неэкранированный кабель.
• Материалы — корпус из алюминиевого сплава с оксидированным серым покрытием, изолятор из карболита, контакты из латуни с серебряным покрытием.
• Способ сочленения с розеткой — резьбовой, с одношпоночной ориентацией по пазу.
• Монтаж проводников — пайка в контактных гнёздах.
• Рабочий диапазон температур — от минус 60 °C до плюс 60 °C; конструкция выдерживает перегрев контактов и температурные перепады.

Стойкость к механическим воздействиям

Изделие выдерживает синусоидальную вибрацию до сотен метров на секунду в квадрате, многократные механические удары и кратковременные однократные удары до сотен единиц ускорения свободного падения. Это позволяет использовать вилку в условиях интенсивных нагрузок на подвижном и стационарном оборудовании.

Ресурс и срок службы

Гарантированный срок хранения составляет порядка 15 лет. Наработка на отказ — не менее 1000 часов, количество циклов сочленения и расчленения — не менее 500. Такие показатели подтверждают пригодность соединителя для длительной эксплуатации с периодическим подключением и отключением.

Применение

1. Коммутация силовых и сигнальных линий в промышленных установках.
2. Подключение кабельных сборок к щитам, пультам и распределительным устройствам.
3. Соединение цепей постоянного и переменного тока в электротехническом оборудовании.
4. Работа в условиях вибрации, ударных нагрузок и широкого диапазона температур.

Для корректной работы вилка подбирается в паре с ответной розеткой серии ШР28 с резьбовым сочленением и одношпоночной ориентацией. При монтаже проводники зачищаются и припаиваются к контактным гнёздам, после чего корпус фиксируется на кабеле прямым патрубком. Негерметичное исполнение предполагает эксплуатацию в местах, защищённых от прямого воздействия влаги и агрессивных сред.
