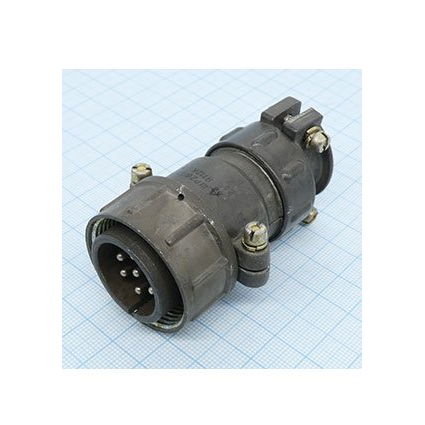

ШР28П7НГ9 — это 7-ми контактная негерметичная кабельная вилка, входящая в серию цилиндрических низкочастотных низковольтных разъёмов. Она предназначена для работы в электрических цепях постоянного и переменного токов при напряжении до 850 В и частоте до 3 МГц.

Технические характеристики:

• Количество контактов : 7 штук.

• Диаметр контактов : 2,5 мм.

• Максимальная токовая нагрузка :

  • На каждый контакт: до 25 А (по другим данным до 35 А).

  • Общая на соединитель: до 155 А (по другим данным до 175 А).

• Тип соединителя : Негерметичный, климатика УХЛ.

• Материал контактов : Серебро или Никель.

• Сопротивление контакта : Не более 1 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : Одиночный — 5000 м/с? (500 g), многократный — 350 м/с? (35 g).

• Рабочие температуры : От -60°C до +60°C.

Конструкция и применение:

• Патрубок : Прямой.

• Гайка патрубка : Для неэкранированного кабеля.

• Материал корпуса : Алюминиевый сплав или пластмасса.

• Соединение : Резьбовое, одношпоночная поляризация.

• Применяется для монтажа с экранированными или неэкранированными кабелями.

ШР28П7НГ9 используется в различных электрических системах, где требуется надежное и прочное соединение с возможностью выдерживать вибрации и механические удары.
