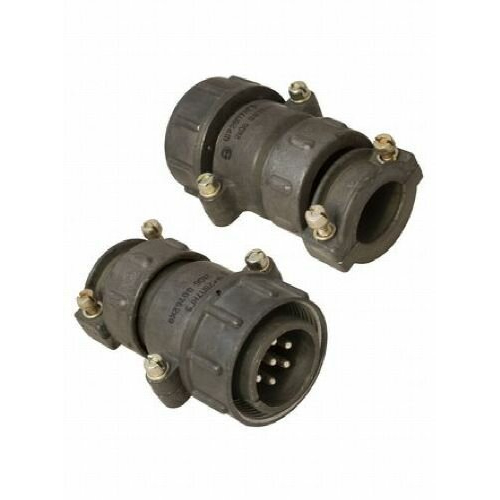

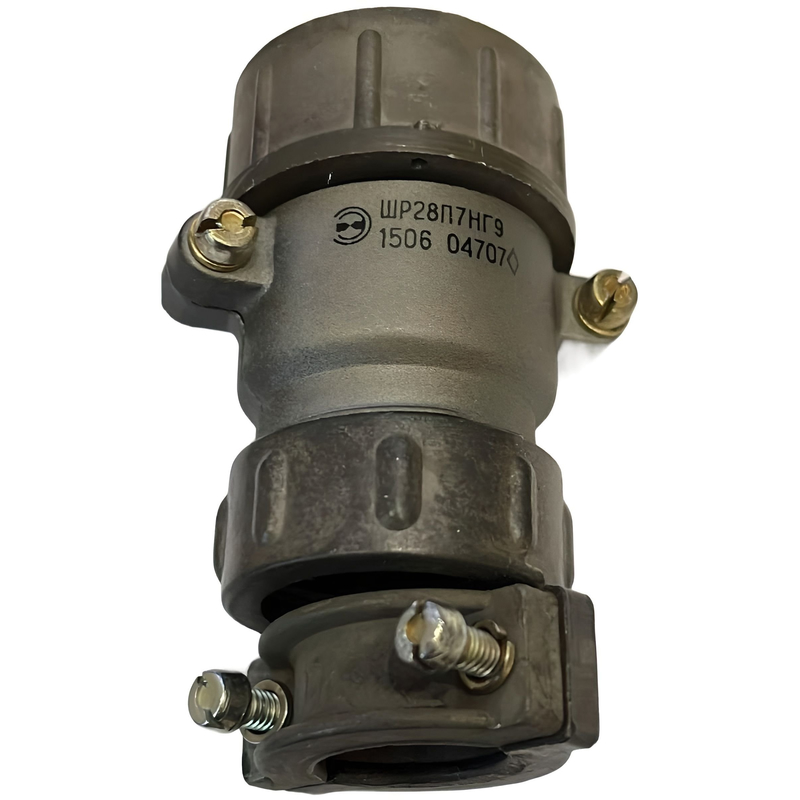

ШР28П7НГ9 — это 7-контактная негерметичная кабельная вилка серии ШР, предназначенная для работы в цепях постоянного и переменного тока. Она рассчитана на напряжение до 850 В, рабочий ток на контакт до 25 А и обычно применяется с неэкранированным кабелем; соединение — резьбовое, с прямым патрубком.

Основные особенности

• Условный размер корпуса: 28.

• Количество контактов: 7, диаметр контактов 2,5 мм.

• Тип контактов: штырь, контакты извлекаемые.

• Материал изолятора: карболит, цвет обычно коричневый.

• Корпус: алюминиевый сплав с оксидированным покрытием.

Электрические параметры

• Максимальное рабочее напряжение: до 850 В.

• Рабочий ток на контакт: до 25 А.

• Сопротивление контактов: не более 1 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Условия эксплуатации

Соединитель используют в электрических цепях постоянного и переменного тока, в том числе при частотах до 3 МГц по отдельным описаниям.
Климатическое исполнение — УХЛ, рабочий температурный диапазон обычно от -60 до +60 °C.
Для наружного применения его используют только при защите от пыли и воды со стороны потребителя.

Ресурс и надежность

Для этого соединителя указывают ресурс до 500 сочленений-расчленений, минимальную наработку 1000 часов и срок сохраняемости до 15 лет.
Также встречаются данные о стойкости к вибрации, ударам и пониженному атмосферному давлению, что делает изделие пригодным для промышленной и приборной аппаратуры.

Маркировка

В обозначении ШР28П7НГ9 обычно читают так: ШР — серия, 28 — размер корпуса, П — прямой патрубок, 7 — число контактов, НГ — исполнение под неэкранированный кабель, 9 — сочетание контактов с диаметром 2,5 мм.
По сути, это промышленный круглый соединитель с резьбовым сочленением для надежного кабельного подключения.
