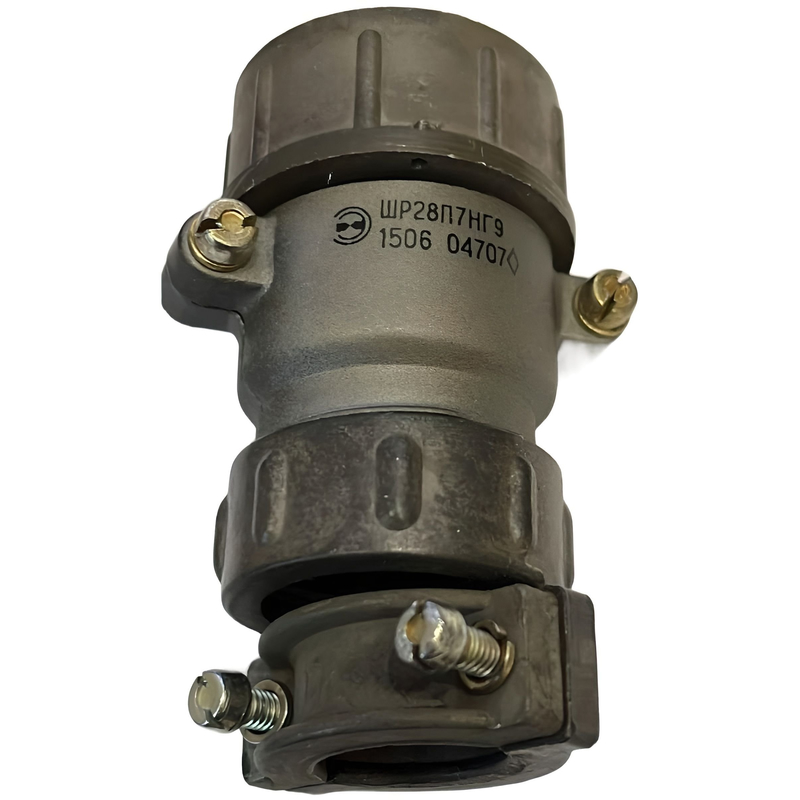

ШР28П7НГ9 — это кабельная вилка серии ШР, рассчитанная на 7 контактов и предназначенная для работы в электрических цепях постоянного и переменного тока. Это негерметичный цилиндрический соединитель с прямым патрубком, который применяется для монтажа на кабель и имеет исполнение для неэкранированного кабеля.

Основные особенности

• Тип: кабельная вилка, серия ШР.

• Условный размер корпуса: 28.

• Количество контактов: 7, диаметр контактов 2,5 мм.

• Контакты: штырьковые, извлекаемые, круглая форма.

• Метод соединения: резьбовой.

Что означает маркировка

• ШР — тип соединителя.

• 28 — условный размер корпуса.

• П — прямой патрубок.

• 7 — семь контактов.

• Н — исполнение для неэкранированного кабеля и никелевое покрытие в зависимости от источника маркировки; в карточках товара также встречается расшифровка как «гайка для неэкранированного кабеля».

Электрические параметры

Соединитель рассчитан на рабочее напряжение до 850 В. Рабочий ток на один контакт обычно указывают до 25 А, а максимальную нагрузку на одиночный контакт — до 35 А; суммарная нагрузка на соединитель в источниках также приводится около 175 А.

Конструкция и материалы

Корпус обычно выполнен из алюминиевого сплава с оксидированием, изолятор — карболит, контакты — латунные с серебряным покрытием в типовом исполнении. В карточках также указаны одношпоночная поляризация, отсутствие уплотнительной втулки и негерметичность.

Условия применения

Изделие предназначено для работы в широком температурном диапазоне от -60 до +60 °C, в климатическом исполнении УХЛ. Указываются высокая стойкость к вибрации и механическим ударам, а также ресурс до 500 сочленений-расчленений.

Где его обычно используют

Такие соединители ставят в промышленной аппаратуре, приборах и других электротехнических устройствах, где нужен надежный разборный кабельный разъем с резьбовым сочленением. Для этой серии характерна совместимость с ответными блочными розетками семейства 2РТТ и 2РТ-А.
