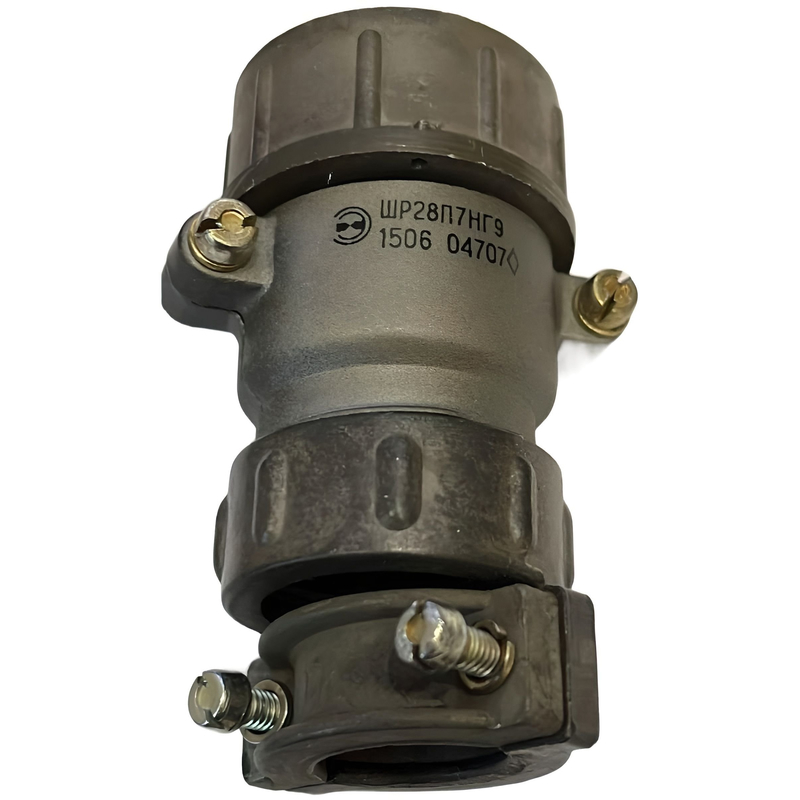

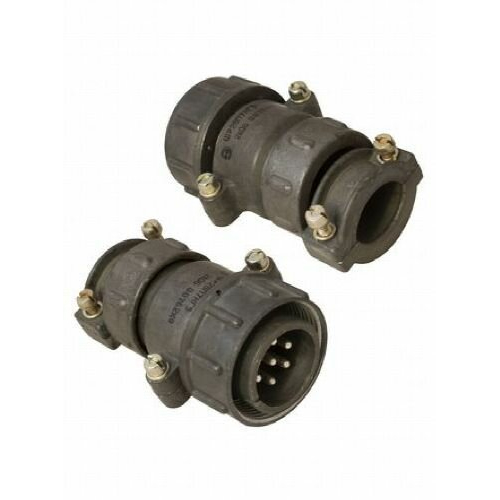

ШР28П7НГ9 Вилка кабельная (с обозначением «(Н)») — цилиндрический низкочастотный электрический соединитель серии ШР, выполненный в виде кабельной вилки с прямым патрубком и предназначенной для неэкранированных кабелей. Ниже кратко расписано устройство, назначение и ключевые параметры.

Назначение и конструкция

Соединитель ШР28П7НГ9 используется для коммутации силовых и сигнальных цепей постоянного и переменного тока в электрорадиооборудовании, наземных и бортовых системах. Вилка имеет 7 контактов‑штырей диаметром 2,5 мм, выполненных из латуни с серебряным покрытием и изолированных карболитом; корпус из алюминиевого сплава с оксидным покрытием, с резьбовой накидной гайкой для крепления кабеля.

Расшифровка маркировки

• ШР – тип соединителя (цилиндрический низкочастотный).

• 28 – условный размер корпуса.

• П – прямой патрубок у кабельной части.

• 7 – количество контактов.

• Н – вид гайки патрубка для «неэкранированного» кабеля.

• Г – тип контакта «вилка» (штырь).

• 9 – сочетание контактов: 7 шт. диаметром 2,5 мм.

Электрические параметры

• Рабочее напряжение: до 850 В (постоянный и переменный ток).

• Максимальный ток через один контакт: до 25–35 А, суммарная токовая нагрузка на соединитель — порядка 155–175 А.

• Сопротивление контакта не более ~1 мОм, сопротивление изоляции не менее 5000 МОм.

Режимы работы и условия применения

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц, в широком диапазоне температур (примерно от −60 до +60 °C). Имеет климатическое исполнение УХЛ, допускает повышенную влажность до 98% при +25 °C и рассчитан на сотни циклов сочленений‑расчленений (до 500 раз) с минимальной наработкой порядка 1000 часов.
