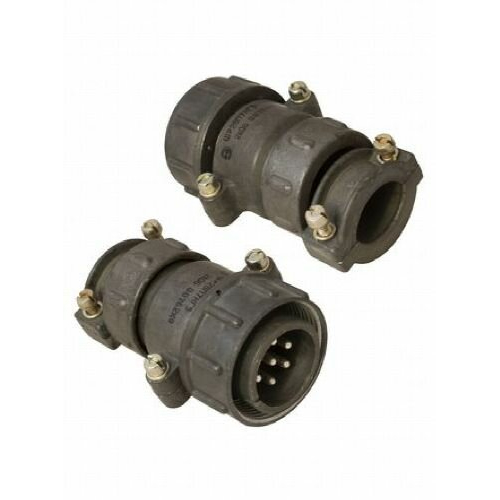

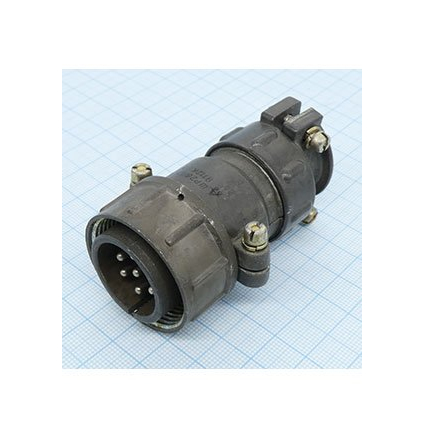

Разъем ШР28П7НГ9 представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Основные характеристики:

• Тип соединителя : Негерметичный цилиндрический разъем серии ШР.

• Количество контактов : 7 контактов диаметром 2,5 мм.

• Максимальная токовая нагрузка : До 35 А на каждый контакт, общая нагрузка до 155-175 А в зависимости от источника.

• Материал корпуса : Алюминиевый сплав.

• Покрытие контактов : Серебро или никель.

• Сочленение : Резьбовое с одношпоночной поляризацией.

• Вид патрубка : Прямой для неэкранированного кабеля.

• Рабочие температуры : От -60°C до +60°C.

• Вибрационная стойкость : Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с? (30 g).

Применение:

Разъемы ШР28П7НГ9 используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они могут быть как кабельными, так и приборными (блочными).

Расшифровка обозначения:

• ШР : Тип соединителя (штепсельный разъем).

• 28 : Условный размер корпуса.

• П : Конструктивное исполнение кабельной части (с прямым патрубком).

• 7 : Количество контактов.

• Н : Вид гайки патрубка (для неэкранированного кабеля).

• Г : Вид контактов вилка.

• 9 : Обозначение сочетания контактов.
