Назначение

ШР28П7НГ9 — это вилка кабельная негерметичного типа производства «Элекон», входящая в серию цилиндрических низкочастотных соединителей ШР28. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Вилка применяется там, где требуется надёжное разъёмное соединение кабеля с ответной частью — розеткой серии ШР28 — в составе промышленного, измерительного и специального оборудования.

Подтверждённые особенности и технические характеристики

Конструкция вилки рассчитана на семь контактов диаметром 2,5 мм. Электрические и эксплуатационные параметры изделия следующие:

• количество контактов — 7;
• диаметр контакта — 2,5 мм;
• максимальная токовая нагрузка на весь разъём — до 175 А;
• максимальная токовая нагрузка на контакт — до 25 А;
• проходной диаметр — 33 мм;
• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контактов — минимальное;
• ресурс сочленений-расчленений — 500 циклов;
• наработка — не менее 1000 часов;
• рабочее напряжение — до 850 В;
• рабочая частота — до 3 МГц.

Условия эксплуатации и стойкость к воздействиям

Вилка ШР28П7НГ9 сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30 g. Изделие выдерживает механические удары с ускорением до 5000 метров на секунду в квадрате (500 g), а также акустические шумы уровнем до 170 дБ. Такие показатели позволяют использовать соединитель в условиях интенсивных динамических нагрузок.

Климатическое исполнение и срок службы

Соединитель предназначен для эксплуатации в нормальных климатических условиях. Срок сохраняемости изделия составляет 15 лет, что подтверждает длительную сохранность его характеристик при правильном хранении и соблюдении условий транспортировки.

Применение и комплектация

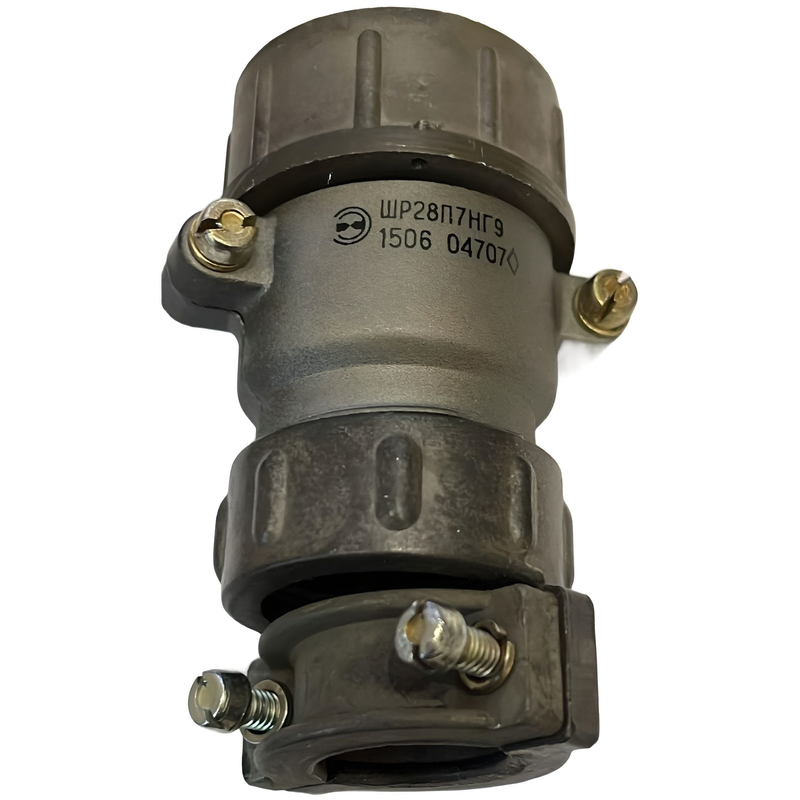

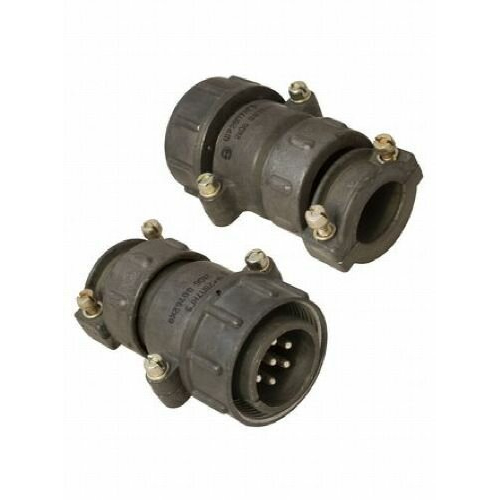

Вилка применяется в составе кабельных сборок и жгутов, где необходимо передавать питание и сигналы между блоками оборудования. Типовое применение — подключение кабеля к прибору или пульту через ответную розетку соответствующей серии. На изображении представлена типичная вилка ШР28П7НГ9 с многопиновым разъёмом и монтажными элементами, что отражает её промышленный дизайн и способ крепления.

При монтаже важно учитывать диаметр контактов и проходной диаметр корпуса, а также соблюдать допустимые токовые нагрузки: суммарный ток по разъёму не должен превышать 175 А, а по отдельному контакту — 25 А. Соблюдение этих ограничений обеспечивает заявленный ресурс в 500 циклов сочленения и наработку не менее 1000 часов.

Ключевые преимущества для выбора

1. Семь силовых контактов диаметром 2,5 мм для передачи значительных токов.
2. Высокое сопротивление изоляции — не менее 5000 МОм.
3. Стойкость к вибрации до 30 g, ударам до 500 g и шуму до 170 дБ.
4. Длительный срок сохраняемости — 15 лет.
5. Ресурс 500 сочленений-расчленений и наработка от 1000 часов.

Таким образом, ШР28П7НГ9 от «Элекон» — это надёжный негерметичный кабельный соединитель серии ШР28, рассчитанный на напряжение до 850 В и частоту до 3 МГц, который подходит для эксплуатации в нормальных климатических условиях при интенсивных механических нагрузках.
