ШР28П7НГ9-к ВИЛКИ 2020г «5» Элекон

Цена:

850 ₽

В наличии: 2 шт.

Производитель: Элекон

Технические характеристики

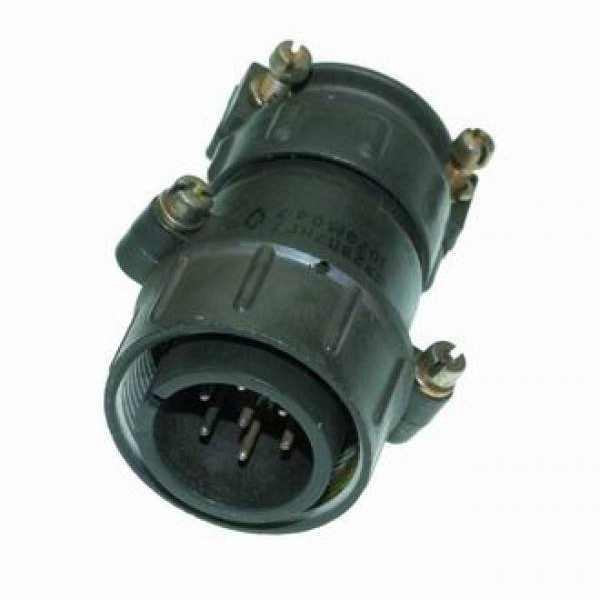

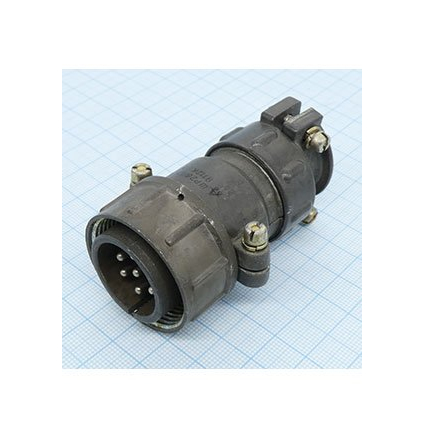

ШР28П7НГ9-к — это кабельная вилка производства завода «Элекон» серии ШР, модификация «5», предназначенная для промышленных электрических соединений. Она представляет собой 7-контактный негерметичный разъём цилиндрической конструкции с прямым патрубком для неэкранированного кабеля.

ШР28П7НГ9 cable plug

Вилка рассчитана на токовую нагрузку до 25 А на контакт (максимум 35 А) и до 155–175 А на весь соединитель при напряжении до 850 В переменного или постоянного тока (частоты до 3000 кГц). Диаметр контактов — 2,5 мм, сопротивление изоляции — не менее 5000 МОм, ресурс сочленений-расчленений — 500 циклов, наработка — минимум 1000 часов.

Эта модель обеспечивает надёжное соединение в цепях с высокой нагрузкой, включая проходной диаметр патрубка 33 мм для удобной прокладки кабеля.

Соединитель выдерживает широкий диапазон температур от -60°C до +60°C (повышенная до +110°C в некоторых режимах), синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), а также пониженное давление до 1,3·10⁻⁴ Па. Срок хранения — 15 лет.

ШР28П7НГ9-к используется в промышленном оборудовании, авиационной и военной технике для цепей постоянного/переменного тока, где требуется прочность и устойчивость к вибрациям. Производится в России заводом «Элекон», соответствует стандартам серии ШР для жёстких условий.

Описание

Назначение

ШР28П7НГ9-к — это кабельная вилка производства завода «Элекон» серии ШР, модификация «5», предназначенная для промышленных электрических соединений. Изделие применяется в цепях постоянного и переменного тока, где требуется высокая прочность контакта и устойчивость к интенсивным механическим воздействиям. Вилка входит в категорию ШР28 и поставляется с приёмкой «5».

Конструкция и технические особенности

Вилка представляет собой 7-контактный негерметичный разъём цилиндрической конструкции с прямым патрубком для неэкранированного кабеля. Проходной диаметр патрубка составляет 33 мм, что обеспечивает удобную прокладку кабеля при монтаже.

Основные подтверждённые характеристики:

количество контактов — 7;
диаметр контактов — 2,5 мм;
токовая нагрузка — до 25 А на контакт, максимум 35 А;
токовая нагрузка на весь соединитель — от 155 до 175 А;
напряжение — до 850 В переменного или постоянного тока;
частота — до 3000 кГц;
сопротивление изоляции — не менее 5000 МОм;
ресурс сочленений-расчленений — 500 циклов;
наработка — минимум 1000 часов;
срок хранения — 15 лет.

Условия эксплуатации

Соединитель выдерживает широкий диапазон температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, а в некоторых режимах — повышенную температуру до плюс 110 градусов Цельсия. Устойчив к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Также изделие сохраняет работоспособность при механических ударах до 5000 метров на секунду в квадрате (одиночные) и до 350 метров на секунду в квадрате (многократные), а также при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Область применения

ШР28П7НГ9-к используется в промышленном оборудовании, авиационной и военной технике для цепей постоянного и переменного тока, где требуется прочность и устойчивость к вибрациям. Производится в России заводом «Элекон» и соответствует стандартам серии ШР для жёстких условий эксплуатации. Год выпуска — 2020. Артикул — 21219.
