Назначение разъёма ШР28П7НГ9-к

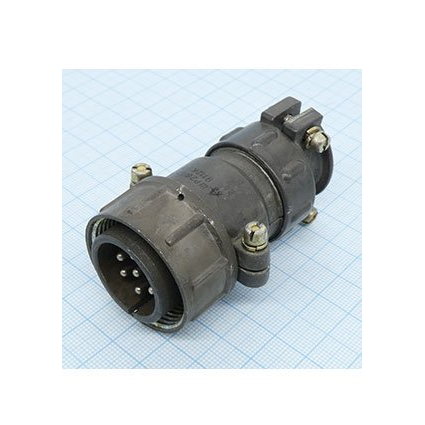

ШР28П7НГ9-к — кабельная вилка серии ШР производства завода «Элекон», исполнение «5». Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3000 кГц и амплитудой напряжения до 850 В. Разъём применяется для коммутации кабельных линий в промышленных системах, а также в составе техники, выпускавшейся в 1970–1990-х годах, где использовались цилиндрические соединители серии ШР.

Подтверждённые технические особенности

ШР28П7НГ9-к представляет собой негерметичный цилиндрический разъём с семью контактами диаметром 2,5 мм. Контакты выполнены в штыревом исполнении, извлекаемые, круглой формы, изготовлены из латуни с серебряным покрытием (Ag). Корпус выполнен из алюминиевого сплава А-22 с оксидированием, цвет серый. Изолятор — карболит коричневого цвета. Сочленение резьбовое с шагом M33 на 1,5 мм, поляризация одношпоночная, монтаж выполняется пайкой с объёмной механической фиксацией. Уплотнительная втулка отсутствует, патрубок прямой, предназначен для неэкранированного кабеля с проходным диаметром 33 мм.

Электрические параметры

• Рабочий ток — до 25 А на контакт.
• Максимальный ток — до 35 А на одиночный контакт и до 175 А на соединитель в целом.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочее напряжение — амплитуда до 850 В, частота до 3000 кГц.

Условия эксплуатации

Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, климатическое исполнение УХЛ. Допускается работа при влажности до 98 процентов при температуре плюс 25 градусов Цельсия и при давлении от 1,33 на 10 в минус четвёртой степени до 50,6 на 10 в четвёртой степени Па. Разъём выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30 g, однократные удары до 500 g, многократные удары до 35 g и акустические шумы до 170 дБ.

Габариты, ресурс и совместимость

Габаритные размеры вилки: длина 72,7 мм, диаметр 38,5 мм, высота 49,1 мм. Масса составляет около 88 г. Ресурс изделия — 500 сочленений-расчленений, наработка не менее 1000 часов, при температуре плюс 41 градус Цельсия — до 13000 часов. Срок хранения — 15 лет. Вилка взаимосочетается с блочными розетками типов 2РТТ и 2РТ-А.

Применение и данные VirtueMart

Разъём применяется в промышленных системах и в составе советской техники 1970–1990-х годов. Артикул товара — 21218, категория — ШР28, производитель — «Элекон». Приёмка — «5», год выпуска — 2017. Комплектация, гарантийные условия и страна производства в предоставленных данных не указаны.
