Назначение

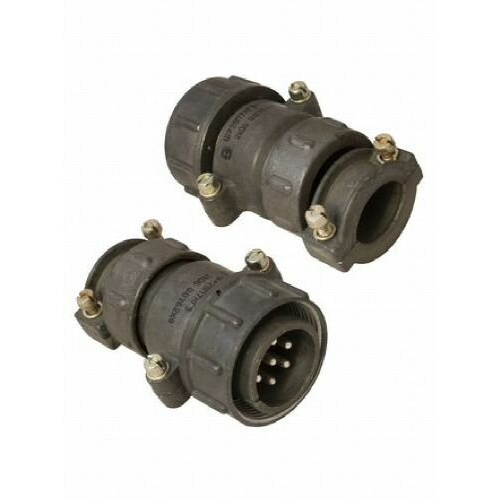

ШР28П7НГ9 — кабельная вилка серии ШР, представляющей собой семейство цилиндрических низкочастотных разъёмов советского и российского производства. Изделие предназначено для электрического соединения кабельных линий с приборными частями разъёмов и применяется в цепях постоянного и переменного тока с частотой до 3 МГц. Вилка относится к категории негерметичных соединителей и рассчитана на эксплуатацию в составе ответственных электротехнических и радиотехнических сборок, где требуется надёжная передача сигнала и питания по нескольким независимым цепям.

Подтверждённые особенности

Конструктивно изделие выполнено как семиконтактная вилка с прямым патрубком под неэкранированный кабель. Резьбовой метод сочленения и шаг резьбы M33x1,5 мм обеспечивают надёжную механическую фиксацию ответных частей. Контакты — штыревые, круглые, диаметром 2,5 мм, изготовлены из латуни с серебряным покрытием и предназначены для пайки. Одношпоночная поляризация исключает неправильное соединение.

Электрические параметры

• Рабочее напряжение — до 850 В (амплитудное значение).
• Ток на один контакт — до 25 А.
• Ток на весь соединитель — до 175 А.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — 500 сочленений-расчленений.
• Наработка — не менее 1000 часов.

Устойчивость к внешним воздействиям

Вилка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g, механические удары до 500 g однократно и акустические шумы до 170 дБ. Температурный диапазон эксплуатации составляет от минус 60 до плюс 60 градусов Цельсия. Допустимая влажность — до 98 процентов при температуре плюс 25 градусов Цельсия. Рабочее давление — от 1,33·10⁻⁴ до 50,6·10⁴ Па. Климатическое исполнение — УХЛ, срок хранения — 15 лет.

Материалы и масса

Корпус изготовлен из алюминиевого сплава А-22, оксидирован и имеет серый цвет. Изолятор выполнен из карболита коричневого цвета. Масса изделия составляет около 90 г, габаритные размеры — примерно 72,7 на 38,5 на 49,1 мм.

Применение и совместимость

Вилка ШР28П7НГ9 совместима с блочными розетками типа 2РТТ и 2РТ-А. Приборная часть может поставляться без патрубка либо с прямым или угловым патрубком, что позволяет компоновать разъём под конкретную схему монтажа. Область применения охватывает низкочастотные электрические цепи, системы питания и сигнальные линии, эксплуатируемые в жёстких климатических и механических условиях.

Приёмка и год выпуска

Данное изделие имеет приёмку «5». Год выпуска — 2004. Артикул товара — 41224, категория — ШР28. Производитель в предоставленных данных не указан.
