Назначение

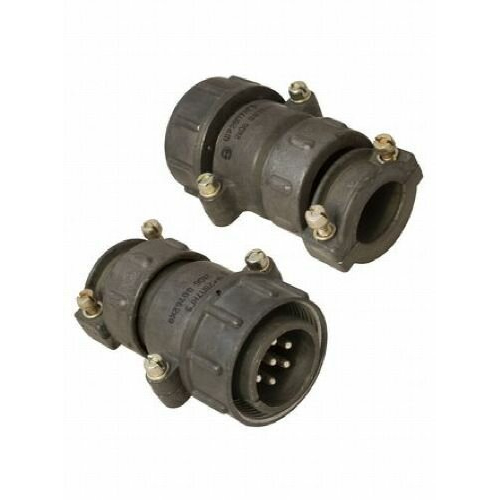

ШР28П7НГ9 — кабельная вилка из серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Вилка применяется там, где требуется разъёмное сочленение кабеля с прибором или с ответной частью: в составе жгутов, кабельных сборок и блоков радиоэлектронной аппаратуры.

По маркировке изделие относится к приборной части (индекс Г), то есть устанавливается на стороне прибора, а не на свободном конце кабеля. Это определяет характер монтажа и способ стыковки с ответным соединителем.

Подтверждённые особенности и технические параметры

Конструкция и материалы

• Семь контактов штыревого типа диаметром 2,5 мм (сочетание контактов обозначено индексом 9).
• Прямой патрубок под неэкранированный кабель, проходной диаметр 33 мм.
• Резьбовой метод сочленения.
• Исполнение негерметичное.
• Корпус из алюминиевого сплава с оксидированием, серый цвет.
• Изолятор из карболита.
• Поляризация одношпоночная, что исключает неправильную стыковку.

Электрические характеристики

• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — до 1 мОм.
• Рабочее напряжение — до 850 В.
• Рабочая частота — до 3 МГц.

Условия эксплуатации и ресурс

• Синусоидальная вибрация до 5000 Гц с ускорением 30 g.
• Механические удары до 500 g.
• Диапазон рабочих температур — от минус 60 до плюс 60 °C.
• Влажность — до 98 процентов.
• Ресурс — 500 сочленений-расчленений.
• Наработка — не менее 1000 часов.
• Срок хранения — 15 лет.

Габариты и масса

Габаритные размеры составляют примерно 72,7 на 38,5 на 49,1 мм, масса — около 90 г. Столь компактные размеры при семи силовых контактах делают вилку удобной для монтажа в ограниченном объёме аппаратуры.

Расшифровка маркировки

Обозначение ШР28П7НГ9 читается последовательно и полностью описывает исполнение изделия:

1. ШР — серия цилиндрических низкочастотных соединителей.
2. 28 — условный размер корпуса.
3. П — прямой патрубок.
4. 7 — число контактов.
5. Н — гайка для неэкранированного кабеля.
6. Г — приборная часть.
7. 9 — сочетание контактов диаметром 2,5 мм.

Применение и монтаж

Вилка используется в любых положениях, что упрощает компоновку кабельных соединений. Монтаж выполняется пайкой. Благодаря одношпоночной поляризации ответная часть сочленяется только в одном правильном положении, что снижает риск ошибки при сборке.

Область применения — соединение кабелей с приборами и блоками в цепях постоянного и переменного тока указанных параметров. Изделие подходит для эксплуатации в жёстких условиях: оно выдерживает интенсивную вибрацию, значительные ударные нагрузки, широкий диапазон температур и высокую влажность, а заявленный срок хранения 15 лет позволяет формировать запас изделий длительного хранения.

Приёмка и данные каталога

Приёмка изделия — «5». Год выпуска — 83. Артикул — 41223, категория — ШР28. Производитель в предоставленных данных не указан.
