Назначение изделия

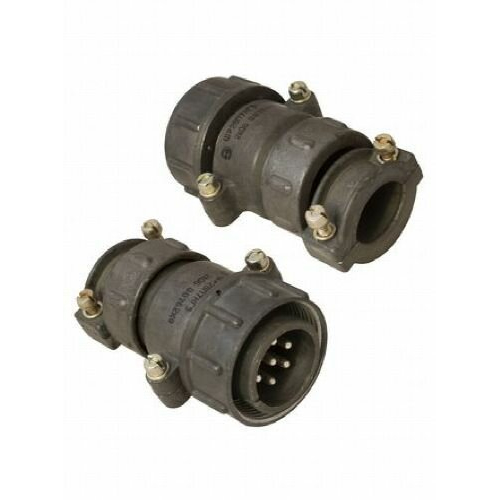

ШР28П7НГ9 — кабельная вилка серии ШР, представляющая собой цилиндрический негерметичный разъем с семью контактами диаметром 2,5 мм. Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Приемка «5» подтверждает, что изделие прошло приемку по пятой категории качества, а годы выпуска 90–94 соответствуют периоду производства, указанному в характеристиках VirtueMart.

Подтвержденные технические особенности

Соединитель выдерживает токовую нагрузку до 25 А на контакт, общая нагрузка составляет от 155 до 175 А. Сопротивление изоляции — не менее 5000 МОм. Ресурс работы — 500 сочленений-расчленений при наработке не менее 1000 часов.

Прочность изделия обеспечивается устойчивостью к следующим воздействиям:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 30 g;
• механические удары до 500 g однократно;
• акустические шумы до 170 дБ.

Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия. Климатическое исполнение — УХЛ. Срок хранения — 15 лет.

Конструкция и материалы

Вилка имеет прямой патрубок с гайкой для неэкранированного кабеля. Проходной диаметр составляет 33 мм, резьба — M33 на 1,5 мм, поляризация — одношпоночная. Корпус выполнен из алюминиевого сплава с оксидированием, изолятор — из карболита, контакты — из латуни с серебряным покрытием. Монтаж производится пайкой.

Габаритные размеры: длина 72,7 мм, диаметр 38,5 мм, высота 49,1 мм. Масса — около 90 г.

Расшифровка маркировки

1. ШР — серия разъема.
2. 28 — условный размер корпуса.
3. П — прямой патрубок.
4. 7 — диаметр контактов 2,5 мм.
5. НГ — гайка под неэкранированный кабель.
6. 9 — количество контактов, равное семи.

Применение

Вилка применяется для коммутации электрических цепей постоянного и переменного тока в составе кабельных соединений. Благодаря устойчивости к вибрации, ударам и акустическим шумам изделие подходит для эксплуатации в жестких условиях, в том числе в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Монтаж осуществляется пайкой, что обеспечивает надежный электрический контакт. Изделие может использоваться в составе ответных частей серии ШР28, образуя разъемное соединение с семью контактами диаметром 2,5 мм.
