Назначение и область применения

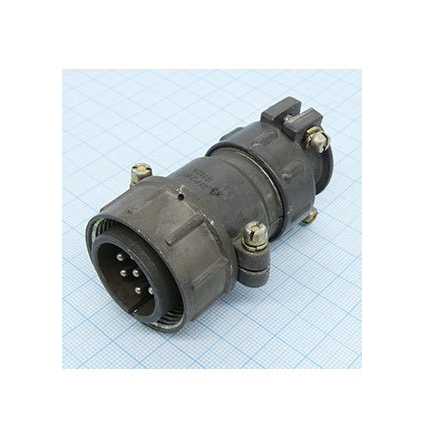

ШР28П7НГ9 — это кабельная вилка серии ШР производства завода Элекон, предназначенная для надёжного соединения в промышленных электрических цепях переменного и постоянного тока. Изделие применяется в составе низкочастотных цилиндрических соединителей и обеспечивает электрическую и механическую стыковку кабеля с ответной частью.

Вилка используется там, где требуется устойчивая работа при интенсивных механических нагрузках: в вибрационных условиях, при ударах и в среде с пониженным давлением. Монтаж выполняется пайкой, а сочленение с ответной частью — резьбовым способом.

Технические характеристики

• Число контактов: 7 штыревых, диаметр 2,5 мм.
• Рабочее напряжение: до 850 В.
• Ток на контакт: до 25 А, максимально до 35 А.
• Тип патрубка: прямой, для неэкранированного кабеля, с гайкой.
• Герметичность: негерметичное исполнение.
• Поляризация: одношпоночная.
• Резьба патрубка: M33 на 1,5.
• Габариты: диаметр 38,5 мм, длина 72,7 мм, высота 49,1 мм.
• Ресурс: 500 соединений-расчленений, наработка 1000 часов.
• Срок хранения: до 15 лет.

Материалы и конструкция

Корпус вилки изготовлен из алюминиевого сплава А-22 с оксидным покрытием, что обеспечивает стойкость к коррозии и механическим воздействиям. Изолятор выполнен из карболита, контакты — из латуни с серебряным покрытием для стабильного переходного сопротивления.

Конструкция рассчитана на эксплуатацию в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, с допустимым перегревом контактов до плюс 110 градусов Цельсия. Устойчивость к вибрациям составляет до 30 g в диапазоне 1–5000 Гц, к ударам — до 500 g, к пониженному давлению — до 1,33 на 10 в минус четвёртой степени Па.

Совместимость и расшифровка обозначения

Вилка взаимодействует с блочными розетками типа 2РТТ или 2РТ-А. Обозначение ШР28П7НГ9 расшифровывается так: ШР — серия, 28 — типоразмер корпуса, П — прямой патрубок, 7 — число контактов диаметром 2,5 мм, Н — гайка для неэкранированного кабеля, Г — карболитовая группа, 9 — сочетание контактов.

Производство соответствует техническим условиям НКЦС.434410.111 ТУ. Год выпуска указан как 2018–20.

Комплектация

1. Вилка кабельная ШР28П7НГ9 — 1 шт.
2. Артикул: 21216.
3. Категория: ШР28.
4. Производитель: Элекон.
