Назначение

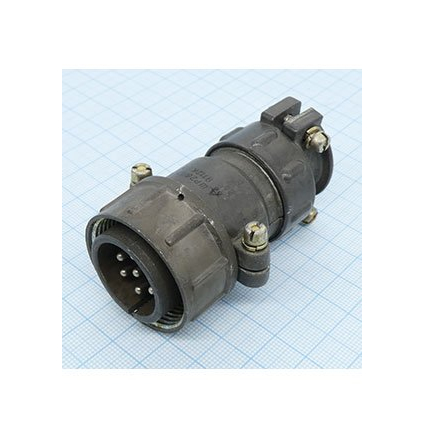

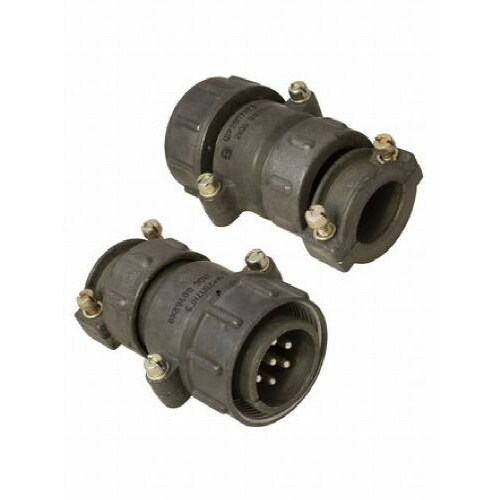

ШР28П7НГ9 — это 7-контактная негерметичная кабельная вилка из серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для подключения неэкранированного кабеля к соответствующей розетке-блочной, например типа 2РТТ или 2РТ-А. Основное назначение — обеспечение надёжного электрического соединения в цепях постоянного и переменного тока.

Вилка применяется в промышленных блоках питания, управляющих панелях, силовых и сигнальных линиях с рабочим напряжением до 850 В. Благодаря конструкции корпуса и материалам она подходит для эксплуатации на объектах с повышенными механическими требованиями.

Подтверждённые особенности и технические характеристики

Ниже перечислены параметры, указанные в описании товара. Все значения приведены в соответствии с имеющимися данными.

• Количество контактов: 7 штырей диаметром 2,5 мм.
• Максимальный рабочий ток на один контакт: до 25 А.
• Суммарный ток на разъём: порядка 150–175 А в зависимости от источника и режима.
• Максимальное напряжение: до 850 В постоянного или переменного тока.
• Сопротивление контакта: не более 1 мОм, что обеспечивает малые потери и надёжный электрический контакт.
• Корпус типоразмера 28 выполнен из алюминиевого сплава с покрытием (оксидирование), цвет серый.
• Изолятор изготовлен из карболита, цвет коричневый.
• Патрубок прямой (обозначение «П»), с накидной гайкой М33×1,5 мм для зажима неэкранированного кабеля, без уплотнительной втулки (разъём негерметичный).
• Сопряжение с розеткой обеспечивается резьбовым соединением и одношпоночной поляризацией, что исключает неправильное включение.
• Климатическое исполнение У, УХЛ, допустимый диапазон рабочих температур примерно от минус 60 до плюс 60 градусов Цельсия.
• Относительная влажность до 98 процентов при температуре плюс 25 градусов Цельсия при условии защиты от попадания воды и пыли.
• Разъём выдерживает значительные вибрационные и ударные нагрузки (с единичным ударным ускорением до сотен g).

Применение и условия эксплуатации

Вилка ШР28П7НГ9 востребована в промышленном оборудовании, на объектах с повышенными механическими требованиями, а также в составе силовых и сигнальных цепей. Она может использоваться в блоках питания, на управляющих панелях и в других устройствах, где требуется подключение неэкранированного кабеля к розетке-блочной.

Благодаря негерметичному исполнению разъём не предназначен для работы в условиях прямого воздействия воды и пыли. При эксплуатации необходимо обеспечить соответствующую защиту. Климатическое исполнение У и УХЛ допускает работу в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия и при относительной влажности до 98 процентов при плюс 25 градусов Цельсия.

Ключевые преимущества

1. Высокая нагрузочная способность: до 25 А на контакт и суммарный ток порядка 150–175 А.
2. Низкое переходное сопротивление контакта — не более 1 мОм.
3. Устойчивость к вибрациям и ударам с ударным ускорением до сотен g.
4. Надёжное резьбовое соединение и одношпоночная поляризация, исключающая ошибки при подключении.
5. Прочный корпус из алюминиевого сплава с оксидированием и карболитовый изолятор.

Совместимость и монтаж

Вилка сопрягается с розеткой-блочной, например 2РТТ или 2РТ-А, посредством резьбового соединения. Для зажима неэкранированного кабеля предусмотрена накидная гайка М33×1,5 мм. Патрубок прямой, что упрощает монтаж в стеснённых условиях. Уплотнительная втулка отсутствует, поэтому соединение не является герметичным.

Указания по эксплуатации

Изделие рассчитано на цепи постоянного и переменного тока с напряжением до 850 В. При подключении следует учитывать максимальный ток на контакт и суммарный ток разъёма. Для сохранения работоспособности необходимо защищать разъём от попадания влаги и пыли. Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия.

Комплектация и общие сведения

Поставка осуществляется в соответствии с артикулом 9678. Категория товара — ШР28, производитель — Нур. Дополнительные сведения о комплектации, сертификатах, гарантии и стране производства в предоставленных данных отсутствуют.
