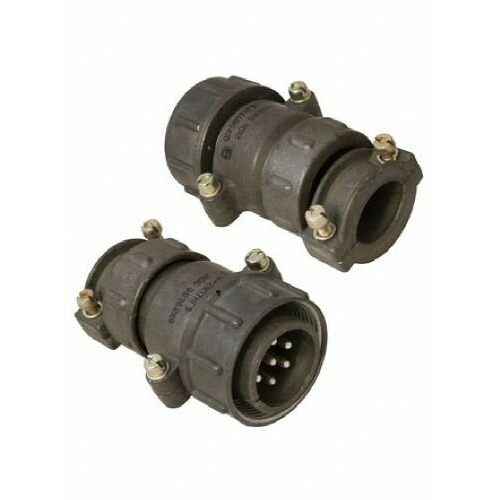

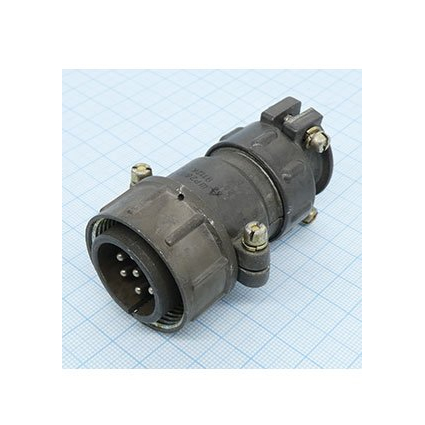

ШР28П7НГ9 (Н) — это кабельная вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного электрического соединения в цепях переменного и постоянного тока.

Расшифровка маркировки

Обозначение расшифровывается так: ШР — тип негерметичного штепсельного разъема, 28 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком, 7 — количество контактов, Н — покрытие контактов никелем, Г — вид концевой гайки для неэкранированного кабеля, 9 — диаметр контактов 2,5 мм.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В и токовую нагрузку до 25 А на контакт (максимум 35 А). Диаметр проходного отверстия для кабеля — 33 мм, сечение провода — до 3 мм², сопротивление контакта — не более 0,001 Ом. Он выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²), линейное ускорение 2000 м/с² и работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C).

Применение и надежность

Используется в приборных и кабельных системах с резьбовым соединением и одношпоночной поляризацией, климатическое исполнение УХЛ. Минимальная наработка — 1000 часов, количество соединений-расчленений — 500, срок хранения — 15 лет.
