ШР28П7НГ9: надежное соединение для радиоэлектронной аппаратуры

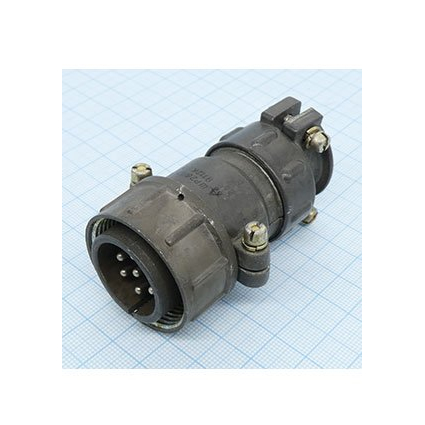

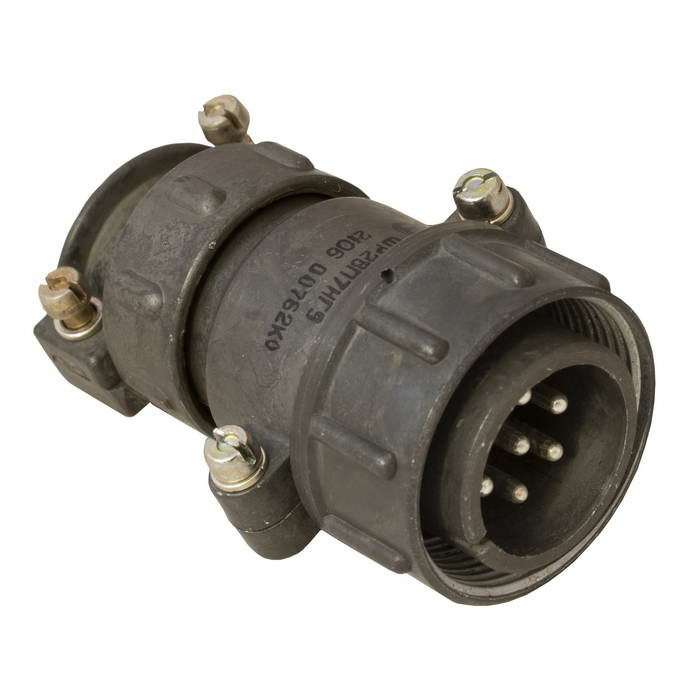

Разъём ШР28П7НГ9 — кабельная негерметичная вилка цилиндрической серии ШР, рассчитанная на создание разъёмных соединений в цепях постоянного и переменного тока. Конструкция с прямым патрубком предназначена для подключения неэкранированного кабеля и применяется в радиоэлектронной, измерительной и промышленной аппаратуре.

Назначение ШР28П7НГ9

Кабельный разъём ШР28П7НГ9 используют для соединения проводов, кабелей, отдельных узлов и функциональных блоков оборудования. Цилиндрический корпус и резьбовое сочленение помогают обеспечить механически устойчивое подключение, а одношпоночная поляризация исключает неправильную ориентацию частей при стыковке.

Маркировка изделия обычно указывает на принадлежность к серии ШР, условный размер корпуса 28 и контактную схему на 7 контактов. Это делает разъём удобным решением для многопроводных линий, где требуется разъёмное подключение питания, сигналов или управляющих цепей.

Ключевые характеристики

Указанные параметры характерны для исполнения ШР28П7НГ9 с семью контактами диаметром 2,5 мм; перед проектированием узла важно сопоставить требования конкретной документации на применяемую партию разъёмов.

Особенности конструкции

Корпус разъёма выполнен в цилиндрической форме, а подключение ответной части осуществляется с помощью резьбы. Такой способ фиксации важен для оборудования, работающего при вибрационных и механических нагрузках: соединение сохраняет заданное положение и снижает риск самопроизвольного расстыковывания.

Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления. Для монтажа применяется объёмная пайка; хвостовики контактов допускают подключение проводников сечением до 3 мм².

Где применяется разъём

ШР28П7НГ9 востребован в устройствах, где важны компактное многоконтактное соединение, высокая допустимая электрическая нагрузка и возможность многократного подключения:

• В радио- и электротехнических комплексах

• В промышленной автоматике и шкафах управления

• В контрольно-измерительных приборах

• В системах электропитания и распределения сигналов

• В стендовом, испытательном и специальном оборудовании

Для наружного использования разъём нуждается в дополнительной защите от влаги и пыли, поскольку данное исполнение относится к негерметичным.

На что обратить внимание

При выборе ответной части необходимо проверить совместимость по серии, размеру корпуса, контактной формуле, типу исполнения и назначению — вилка или розетка. Также следует учитывать допустимые токи, напряжение, сечение подключаемого кабеля и условия эксплуатации.

ШР28П7НГ9 сочетает семиконтактную схему, резьбовую фиксацию и эксплуатационную стойкость, поэтому подходит для построения надежных разъёмных соединений в профессиональной электронике и промышленном оборудовании.
