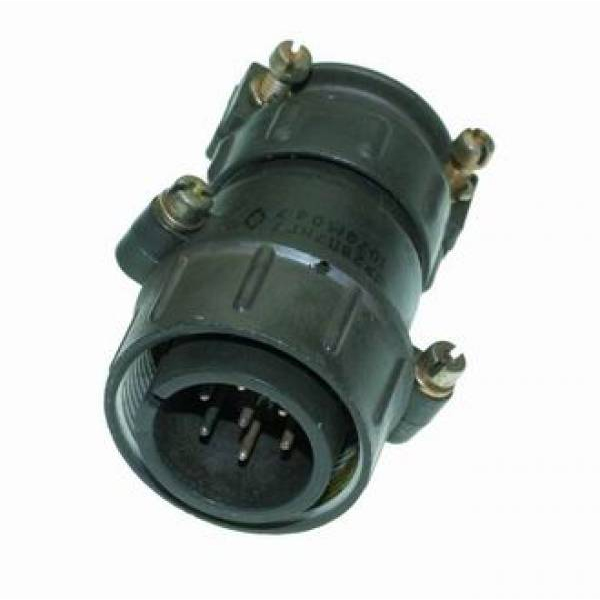

ШР28П7НГ7 — это кабельная вилка из серии цилиндрических негерметичных соединителей типа ШР, предназначенная для монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

• ШР — тип соединителя (серия ШР, цилиндрический разъём).

• 28 — условный размер корпуса.

• П — конструктивное исполнение: «П» обозначает кабельную часть с прямым патрубком.

• 7 — количество контактов — семь.

• Н — патрубок предназначен для неэкранированного кабеля.

• Г — вилка (контакты выполнены под «вилку»).

• Последняя цифра 7 указывает на сочетание контактов: семь контактов диаметром 1,5 мм.

• Количество контактов: 7 шт., диаметром 1,5 мм.

• Токовая нагрузка: максимальная на один контакт — до 20 А , общая — до 70 А (некоторые поставщики указывают типичный рабочий ток около 10 А при длительной эксплуатации).

• Сопротивление контакта — не более 2,5 мОм , сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).

• Количество сочленений‑расчленений — не менее 500 циклов.

• Минимальная наработка — не менее 1000 часов , срок сохраняемости — не менее 15 лет.

• Конструкция : кабельная часть с прямым патрубком, резьбовое соединение с розеткой (например, ШР28П7ЭГ7 или аналогичной розеткой ШР28‑семи‑контактной серии).

• Климатическое исполнение — УХЛ (умеренный и холодный климат, внутреннее и наружное применение при защите от пыли и воды).

• Диапазон рабочих температур окружающего воздуха — примерно от −60 до +60 °C , допускается кратковременный перегрев контактов до около +110 °C.

• Устойчивость к механическим воздействиям: допускает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², а также механические удары и линейные нагрузки.

Соединитель ШР28П7НГ7 применяют в радиоэлектронной, радиотехнической и электроаппаратуре общего назначения, в том числе для коммутации кабельных линий в цепях питания и управления. Часто используется совместно с соответствующей розеткой ШР28‑серии для быстрого соединения и разъединения электрических цепей блоков и узлов.
