ШР28П7НГ7 — это цилиндрический низкочастотный разъем‑вилка кабельная, разработанный по ГОСТ/ТУ для радиоэлектронной и промышленной аппаратуры общего назначения. Обычно он выпускается под брендом «Нур», рассчитан на внешнее и внутреннее применение и относится к негерметичным соединителям климатического исполнения УХЛ.

По обозначению ШР28П7НГ7:

• ШР – тип низкочастотного цилиндрического соединителя;

• 28 – условный размер корпуса;

• П – прямой патрубок;

• 7 – количество контактов;

• Н – покрытие контактов никелем (иногда производители указывают серебряное покрытие, но в конкретном исполнении ШР28П7НГ7 обычно именно никель‑серебряная пара интерметаллидов);

• Г – обозначение вилки (Г – вилка, Ш – розетка);.

У разъема ШР28П7НГ7 семь контактов диаметром около 1,5 мм, что обеспечивает невысокий переходный ток на контакт. Основные электрические характеристики (типичные для серии ШР28):

• сопротивление контакта не более 2–2,5 мОм;

• максимальная токовая нагрузка на один контакт порядка 10–20 А (в зависимости от условий и ТУ);

• сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях;

• амплитудное рабочее напряжение до 850 В постоянного или переменного тока.

Этот разъем рассчитан на применение в широком диапазоне температур (условно от −60 до +60 °C, точные значения зависят от конкретных ТУ), при относительной влажности до 98% при +25 °C и в разреженной атмосфере. Предусмотрена устойчивость к вибрациям (диапазон частот 1–5000 Гц, ускорение до 300 м/с²) и механическим ударам (одиночным и многократным), что позволяет использовать ШР28П7НГ7 в вибрационно нагруженных промышленных и радиоэлектронных установках.

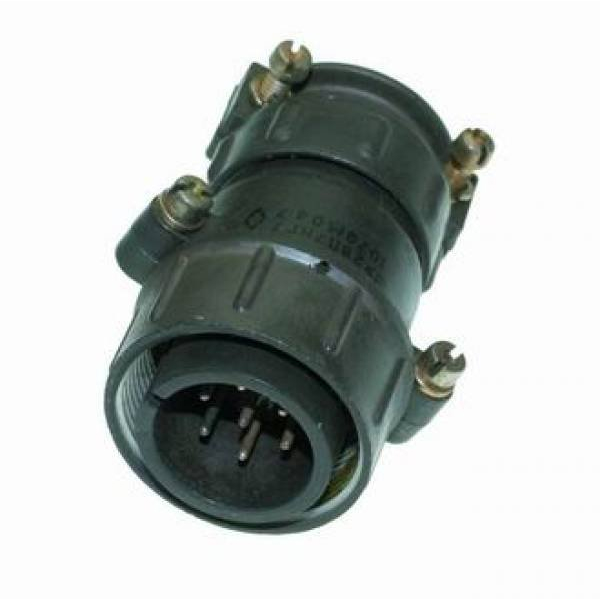

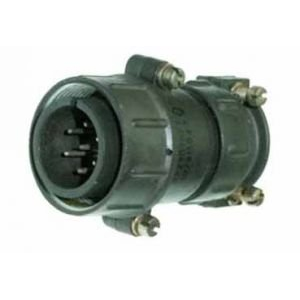

Конструкция вилки – цилиндрическая, с прямым патрубком и резьбовым соединением, материал корпуса, как правило, алюминиевый сплав или пластмасса (в зависимости от модификации), контакты – штыри, изолятор обычно карболит или аналогичный материал. Ресурс соединения оценивается в не менее 500 циклов сочленения/расчленения, минимальная наработка при предельной температуре достигает 1000 часов.
