Назначение и общие сведения

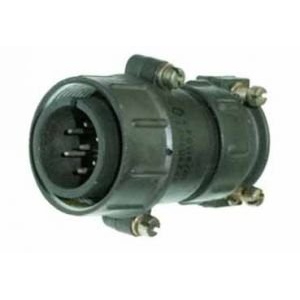

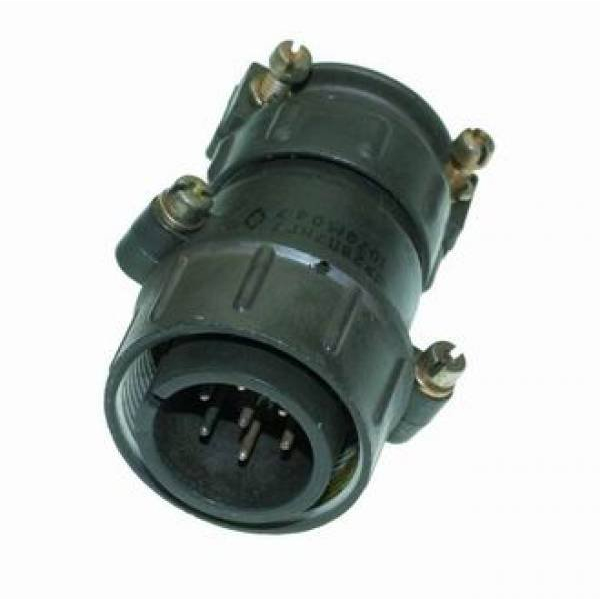

ШР28П7НГ7-К — вилка кабельного типа из серии цилиндрических низкочастотных соединителей ШР. Она предназначена для надежного подключения электрических цепей в приборах и системах, где требуется передача постоянного или переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

В каталоге товар отнесен к категории ШР28, имеет артикул 51321; в характеристиках указан год 2015. Производитель в предоставленных данных не указан.

Конструкция и расшифровка обозначения

Обозначение ШР28П7НГ7-К расшифровывается так: ШР — тип соединителя, 28 — условный размер корпуса, П — прямой патрубок, 7 — число контактов, Н — никелевое покрытие, Г — гайка патрубка, К — кабельный монтаж, то есть объемный монтаж пайкой. Корпус может быть металлическим или пластмассовым в вариантах исполнения, изолятор выполнен из карболита, сочленение резьбовое одношпоночное.

Вилка имеет 7 контактов диаметром 1,5 мм с никелевым покрытием. Хвостовики контактов рассчитаны на провода сечением до 1,93 мм²; допускается до 3 перепаек. Условный размер корпуса — 28.

Электрические и эксплуатационные параметры

Максимальная токовая нагрузка на контакт достигает 20 А, общая нагрузка — до 70 А. Сопротивление контакта не превышает 2,5 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Ресурс составляет 500 сочленений-расчленений, наработка — не менее 1000 часов, срок сохраняемости — 15 лет.

Вилка выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением 300 м/с² (30 g), одиночные механические удары до 5000 м/с², многократные удары до 350 м/с² и линейную нагрузку до 2000 м/с². Рабочий диапазон температур — от -60 до +60 °C, допускается перегрев контактов до +100–110 °C. Изделие подходит для климатики УХЛ и эксплуатации при пониженном давлении до 1,3·10⁻⁴ Па.

Применение

Вилка применяется в приборах и системах, где нужны разъёмные электрические соединения с кабельным монтажом. Она подходит для цепей постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В, а также для условий, соответствующих указанным механическим и климатическим нагрузкам.

• Подключение кабельных линий в приборах и электротехнических системах.
• Коммутация цепей с токами до 20 А на контакт и до 70 А суммарно.
• Эксплуатация при температуре от -60 до +60 °C в климатике УХЛ.
• Работа при вибрации, ударах и пониженном давлении в пределах подтвержденных значений.

Подтвержденные особенности

Ключевые особенности модели связаны с кабельным исполнением, резьбовым одношпоночным сочленением и никелевым покрытием контактов. Для монтажа предусмотрены хвостовики под провода сечением до 1,93 мм² и до 3 перепаек. Изолятор из карболита, металлический или пластмассовый корпус в вариантах и прямой патрубок дополняют конструкцию.

При подборе следует учитывать условный размер корпуса 28, число контактов 7, диаметр контактов 1,5 мм и кабельный способ монтажа. Эти параметры определяют совместимость с ответной частью и допустимые условия эксплуатации.
