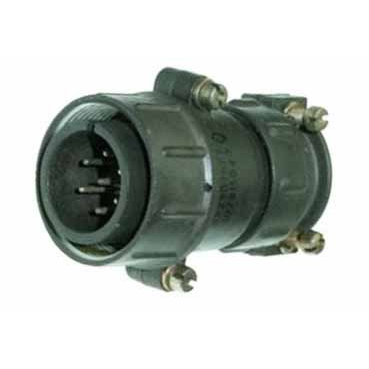

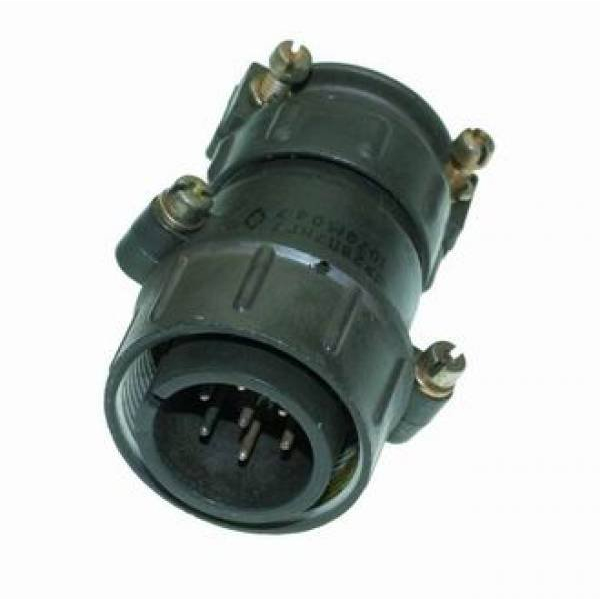

ШР28П7НГ7 — это кабельная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она служит соединителем общего назначения и может применяться как с экранированными, так и с неэкранированными кабелями в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Технические характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 28
• Количество контактов : 7 (с диаметром каждого контакта 1,5 мм)
• Рабочее напряжение : до 850 В
• Сопротивление изоляции : не менее 1000 МОм
• Рабочая температура : от -60 °C до +100 °C
• Материал корпуса : металл
• Материал изолятора : карболит
• Покрытие контактов : серебро

Конструктивные особенности

вилка имеет прямой патрубок и предназначена для монтажа на кабель. Она используется в условиях, где возможны воздействия пыли и влаги, что требует защиты от внешних факторов. вилка ШР28П7НГ7 также может быть использована в климатическом исполнении УХЛ.

Применение

ШР28П7НГ7 используется в различных областях, включая:

• Радиоэлектронные устройства
• Электрические цепи для промышленных применений
• Оборудование, требующее надежного соединения при высоких температурах и напряжениях

Совместимость

Ответной частью для данной вилки являются различные модели розеток, такие как:

• розетка приборная ШР28П7ЭГ7
• розетка приборная ШР28ПК7НГ7

Эти разъемы обеспечивают надежное соединение и совместимость с другими ком Онентами системы.
