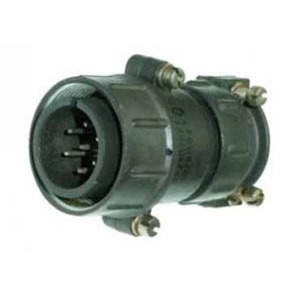

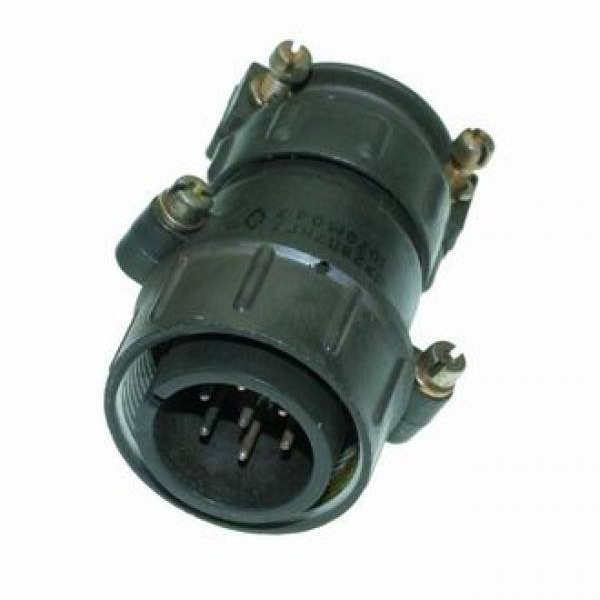

Соединитель ШР28П7НГ7 обычно представлен в виде вилки, но его розетка является ответной частью для такой вилки. розетка и вилка предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Технические характеристики

• Тип соединителя : ШР.

• Условный размер корпуса : 28.

• Количество контактов : 7.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : Серебро (по умолчанию), но может быть и никель.

• Сопротивление контакта : Не более 2,5 мОм.

• Максимальная токовая нагрузка на одиночный контакт : Не более 20 А.

• Максимальная общая токовая нагрузка : Не более 70 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : Не менее 15 лет.

Условия эксплуатации

• Температура окружающего воздуха : От -60°C до +60°C.

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : Одиночного действия — ускорение 5000 м/с? (500 g), многократного действия — ускорение 350 м/с? (35 g).

• Атмосферное пониженное давление : 1,3·10?? Па (10?? мм рт. ст.).

Соединители ШР28П7НГ7 используются в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей.
