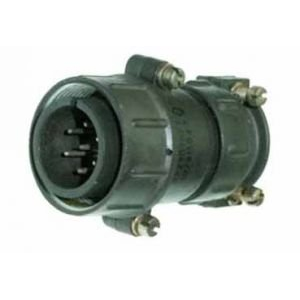

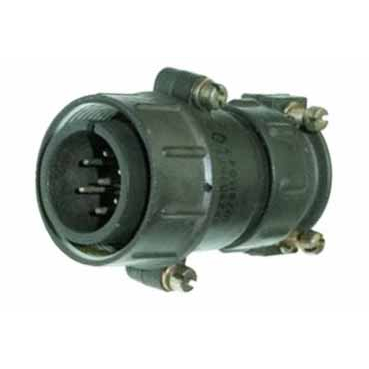

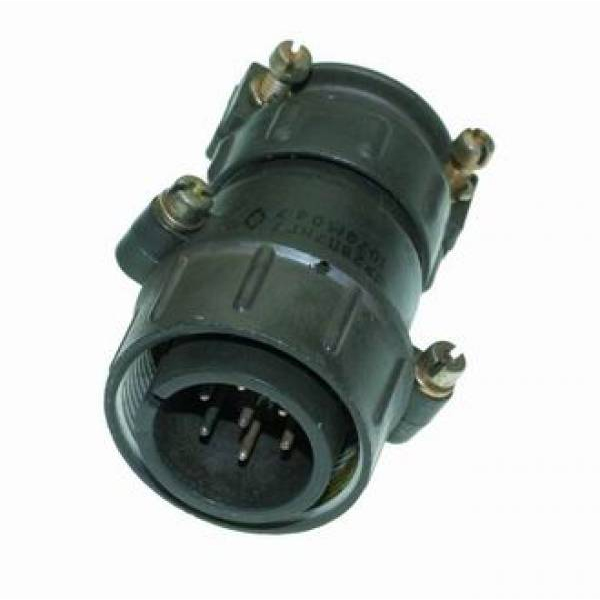

ШР28П7НГ7 — это вилка низкочастотного цилиндрического соединителя общего назначения. Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет 7 контактов диаметром 1,5 мм с никелевым покрытием (буква "Н" в маркировке). Максимальная токовая нагрузка на контакт — до 20 А, общая — 70 А. Сопротивление изоляции не менее 5000 МОм, сопротивление контакта — не более 2,5 мОм.

Устойчивость к воздействиям

Выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением 300 м/с² (30 g), механический удар до 5000 м/с² (500 g) для одиночного действия. Рабочий диапазон температур — от -60 до +60 °C, климатическое исполнение УХЛ, негерметичный.

Надежность и применение

Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет. Используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения.

Расшифровка маркировки

ШР — тип (цилиндрический низкочастотный); 28 — условный размер корпуса; П — приборная вилка без патрубка; 7 — 7 контактов; Н — никель на контактах; Г — гайка; 7 — поляризация.
