Назначение и общая характеристика

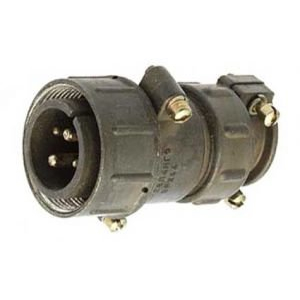

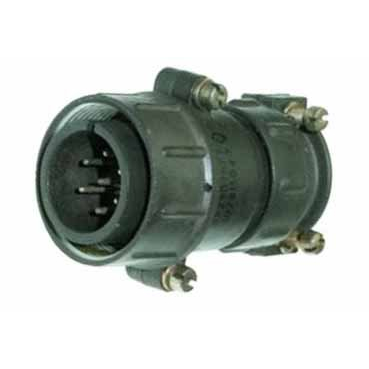

ШР28П7НГ5 — кабельная цилиндрическая вилка серии ШР производства «Каскад». Артикул 51319, категория ШР28, год в карточке товара — 2024. Изделие предназначено для многожильных соединений в аппаратуре общепромышленного назначения, а в ряде исполнений — для специального применения. Вилка присоединяет многожильный кабель к приборной части, как правило к розетке, с помощью резьбового соединения.

Основная задача соединителя — обеспечить надёжное электрическое соединение цепей при эксплуатации в составе промышленного оборудования, приборов и транспортных систем. Конструкция рассчитана на многократное сочленение и расчленение, а также на повышенные механические нагрузки. Для серии ШР характерно общепромышленное исполнение с возможностью применения в более жёстких условиях в отдельных вариантах.

Конструкция и расшифровка обозначения

Обозначение ШР28П7НГ5 построено по принятой для серии схеме и указывает на ключевые конструктивные признаки изделия.

• ШР — тип цилиндрического соединителя общепромышленного исполнения.
• 28 — условный размер корпуса; наружный диаметр корпуса-гайки около 28 мм.
• П — конструктив с прямым патрубком, при котором кабель входит прямо вдоль оси соединителя.
• 7 — количество контактов в разъёме.
• Н — вид гайки патрубка для неэкранированного кабеля; для экранированного варианта в обозначении применяется Э.
• Г5 — номер группы, определяющий тип контактного ряда и схему коммутации.

Корпус и гайка обычно изготовлены из сплава с гальваническими покрытиями, которые обеспечивают коррозионную стойкость и работоспособность в сложных условиях. При стыковке применяется одно- или двухшпоночное ориентирование, исключающее неправильное подключение. Вилка выполнена кабельной и предназначена для присоединения многожильного кабеля к приборной части с резьбовым соединением.

Технические особенности и условия эксплуатации

Для типовых изделий серии ШР в предоставленных сведениях указаны следующие ориентировочные параметры и эксплуатационные свойства.

• Рабочий диапазон температур для общепромышленного исполнения — примерно от минус 60 до плюс 60 °C, с возможностью кратковременных перегрузок по температуре до порядка плюс 110 °C.
• Соединитель рассчитан на синусоидальную вибрацию с частотами до 5000 Гц и ускорением до порядка 300 м/с².
• Предусмотрена стойкость к многократным и одиночным ударам с большими пиковыми ускорениями.
• Минимальная наработка обычно задаётся в районе 1000–5000 часов.
• Число циклов сочленения-расчленения — не менее 500.
• Срок сохраняемости при правильном хранении может достигать 15 лет.
• Максимальное рабочее напряжение постоянного тока для типовых изделий серии ШР — порядка 850 В.
• Сопротивление контактов составляет десятки-сотни миллиом в зависимости от диаметра контакта.

Такие параметры характеризуют соединитель как изделие для ответственных межблочных соединений, где важны механическая прочность, стабильность контакта и устойчивость к вибрации. Конкретные эксплуатационные показатели могут зависеть от исполнения и условий применения.

Применение

ШР28П7НГ5 применяется для межблочных соединений в промышленной автоматике, контрольно-измерительных приборах и транспортном оборудовании. Вилка может использоваться в составе аппаратуры общепромышленного назначения, а в специальных исполнениях — в военной и авиационной технике. Резьбовое соединение и шпоночное ориентирование упрощают монтаж и снижают риск неправильной стыковки.

Изделие подходит для коммутации многожильных кабелей с приборной частью там, где требуется цилиндрический разъём с прямым патрубком и семью контактами. При выборе следует учитывать тип кабеля, поскольку маркировка Н соответствует неэкранированному исполнению, а также схему коммутации, определяемую группой Г5.
