Назначение изделия

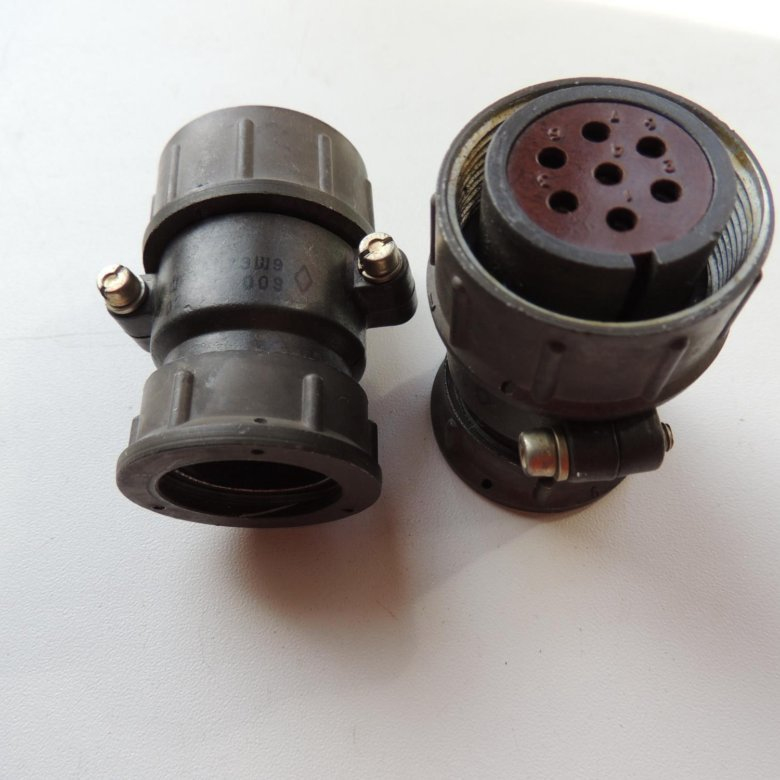

Кабельная розетка ШР28П7ЭШ9Н «5» представляет собой электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока в составе стационарного и передвижного оборудования. Изделие относится к типу разъемов ШР28 и применяется там, где требуется разъемное соединение с высокой механической прочностью, устойчивостью к вибрациям и стабильными электрическими параметрами. Конструкция рассчитана на неэкранированный кабель, о чем свидетельствует обозначение «Н» в маркировке. Розетка используется в паре с ответной вилкой, входящей в ту же серию разъемов, и обеспечивает надежное сочленение при многократных циклах подключения и отключения.

Приемка «5» в обозначении товара указывает на соответствие установленным требованиям к качеству и комплектности при поставке. Изделие ориентировано на применение в электрических системах, где важны повторяемость соединения, низкое переходное сопротивление и сохранение рабочих характеристик в широком диапазоне температур. Розетка может устанавливаться на корпуса приборов, распределительных устройств, щитов управления и других узлов, требующих разъемного подключения кабельных линий.

Технические и конструктивные особенности

Соединитель выполнен в негерметичном климатическом исполнении УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. Конструктивное исполнение предусматривает прямой патрубок для подвода кабеля, что упрощает монтаж при ограниченном пространстве и обеспечивает удобную укладку проводников.

Розетка оснащена семью контактами диаметром 2,5 мм. Контактная группа рассчитана на следующие электрические нагрузки:

• максимальный ток на одиночный контакт — до 35 А;
• суммарная токовая нагрузка по всем контактам — до 175 А;
• сопротивление контакта — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Корпус изделия может изготавливаться из пластика или алюминиевого сплава, а контактные элементы имеют покрытие из никеля или серебра. Такое сочетание материалов обеспечивает защиту токоведущих частей от окисления, снижает переходное сопротивление и способствует стабильной работе разъема при длительной эксплуатации. Обозначение «Н» в маркировке подтверждает, что розетка предназначена для подключения неэкранированного кабеля, поэтому при монтаже не требуется организация экранного заземления по корпусу соединителя.

Применение

Розетка ШР28П7ЭШ9Н «5» востребована в различных отраслях промышленности и приборостроения. Основные направления использования включают:

• промышленное оборудование и производственные линии;
• системы автоматизации и управления технологическими процессами;
• энергетические установки и распределительные устройства;
• испытательные стенды и лабораторное оборудование;
• передвижные электротехнические комплексы.

Изделие обеспечивает быстрое и безопасное подключение кабельных трасс без применения пайки или неразъемных соединений. Благодаря высоким токам нагрузки и низкому сопротивлению контактов разъем подходит для силовых цепей, а также для цепей управления и сигнализации. Конструкция с прямым патрубком упрощает ввод кабеля и снижает механические напряжения в месте заделки проводников.

Монтаж и совместимость

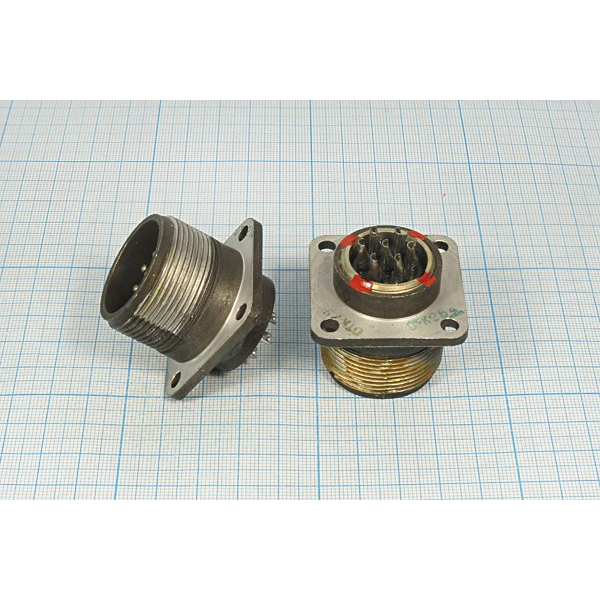

Розетка входит в серию разъемов ШР28 и совместима с ответными вилками того же типоразмера, включая модели линейки ШР28П7ЭШ9. Перед установкой необходимо убедиться в соответствии количества контактов, их диаметра и схемы распайки подключаемого оборудования. Монтаж выполняется на ровную поверхность корпуса прибора или панели, при этом следует обеспечить достаточную длину кабельного ввода для свободного доступа к контактной группе.

Подключение проводов осуществляется к контактным хвостовикам с учетом маркировки цепи. Рекомендуется использовать кабельные наконечники, соответствующие диаметру контактов, и контролировать момент затяжки крепежных элементов. После монтажа проверяется сопротивление изоляции и переходное сопротивление контактов. При эксплуатации в условиях повышенной влажности или запыленности следует учитывать, что соединитель имеет негерметичное исполнение, и при необходимости применять дополнительные защитные кожухи или размещать разъем внутри закрытых объемов оборудования.

Рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия позволяет использовать изделие как в отапливаемых помещениях, так и в неотапливаемых зонах с холодным климатом. При этом хранение и транспортировка должны исключать прямое попадание воды и агрессивных сред на контактную группу. Соблюдение указанных условий обеспечивает сохранение электрических характеристик и механической целостности соединителя на протяжении всего срока службы.
