Назначение разъёма ШР28П7ЭШ9

ШР28П7ЭШ9 представляет собой негерметичную приборную вилку с семью контактами, предназначенную для подключения экранированных и неэкранированных кабелей в электрических цепях. Изделие выпускается производителем Нур и относится к категории ШР28. Вилка применяется там, где требуется надёжное соединение с высокой токовой нагрузкой, в том числе в составе электрооборудования энергетической и промышленной отраслей.

Конструкция рассчитана на эксплуатацию в различных климатических условиях, включая внутренние и наружные установки, при условии защиты от пыли и влаги. Поскольку разъём негерметичный, при монтаже вне помещений необходимо предусматривать дополнительную защиту от прямого воздействия влаги и загрязнений.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели разъёма. Эти значения следует учитывать при подборе кабеля, расчёте нагрузки и компоновке соединения.

• Количество контактов — 7
• Диаметр контактов — 2,5 мм
• Максимальная токовая нагрузка на одиночный контакт — до 35 А
• Общее максимальное токовое значение — до 155 А
• Рабочее напряжение — до 850 В (переменный и постоянный ток)
• Проходной диаметр — 33 мм
• Масса — не более 50 г

Указанные величины относятся к разъёму в целом и к его отдельным контактам; при проектировании цепи нагрузку распределяют по контактам с учётом допустимого тока на каждый из них.

Конструктивные особенности

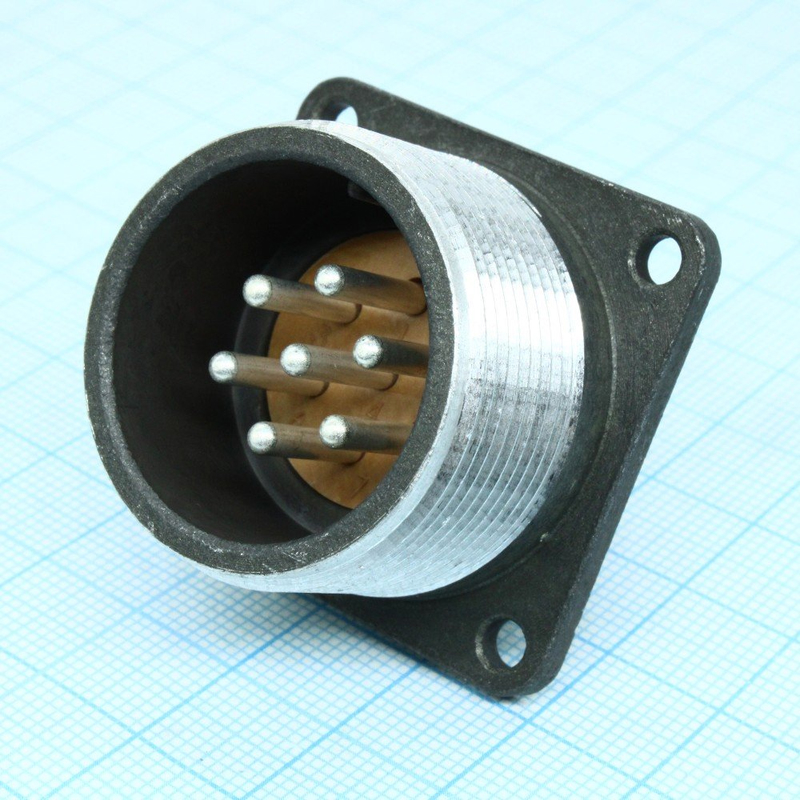

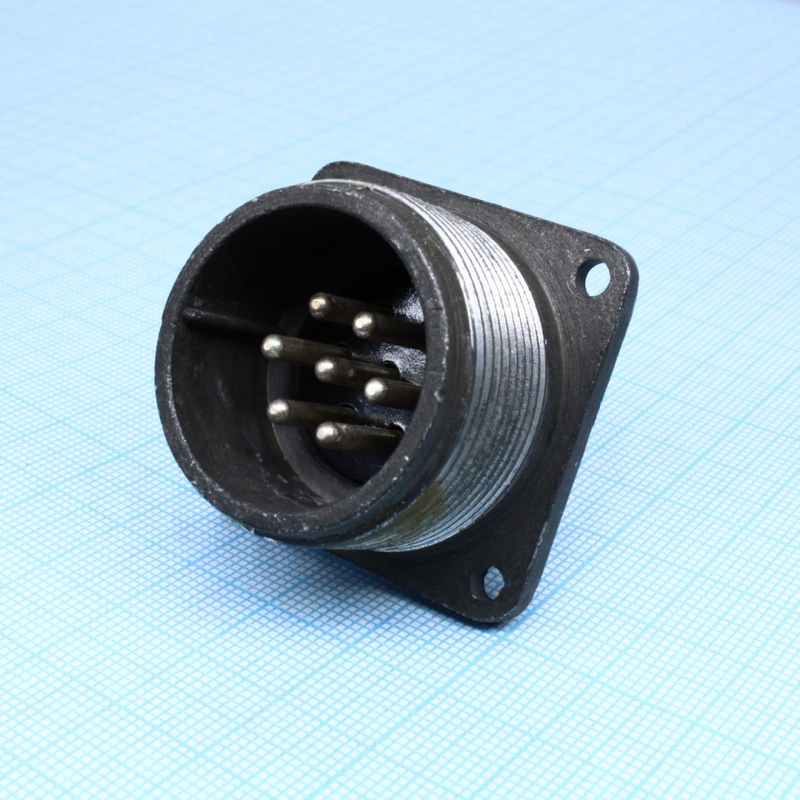

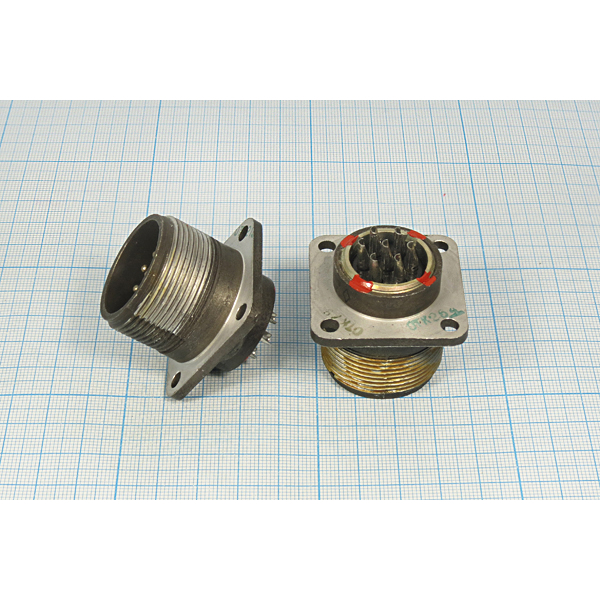

Разъём имеет прямой вывод под экранированный кабель и не оснащён патрубком. Корпус выполнен из алюминиевого сплава, а изоляторы изготовлены из прессматериала карболит. Контакты выполнены из бронзы; в зависимости от маркировки возможно никелевое или серебряное покрытие.

Такое сочетание материалов обеспечивает механическую прочность корпуса и электрическую изоляцию токоведущих частей. Отсутствие патрубка упрощает подключение кабеля в стеснённых условиях монтажа, а исполнение под экранированный кабель позволяет использовать разъём в цепях, где требуется экранирование.

Область применения

Разъёмы типа ШР28 предназначены для использования в различных климатических условиях, включая внутренние и наружные установки при условии защиты от пыли и влаги. Они могут применяться в электрооборудовании, где требуется надёжное соединение с высокой токовой нагрузкой.

Благодаря универсальности и надёжности разъёмы ШР28П7ЭШ9 широко используются в различных отраслях, включая энергетику и промышленность. Применение изделия целесообразно в цепях с рабочим напряжением до 850 В и токами, не превышающими указанные для одиночного контакта и для разъёма в целом.

Расшифровка обозначения ШР28П7ЭШ9

Обозначение модели несёт информацию о конструкции и исполнении разъёма. Его удобно разбирать по позициям:

1. ШР — тип разъёма (штепсельный негерметичный).
2. 28 — условный размер корпуса.
3. П — конструктивное исполнение (без патрубка).
4. 7 — количество контактов.
5. Э — обозначение для экранированного кабеля.
6. Ш — вид соединителя, вилка.
7. 9 — обозначение сочетания контактов.

Особенности подбора и монтажа

При подборе разъёма учитывают количество контактов, диаметр контактов и допустимую токовую нагрузку, а также проходной диаметр, влияющий на выбор кабеля. Масса не более 50 г и компактный корпус облегчают компоновку приборных соединений.

Монтаж выполняют с учётом того, что разъём негерметичен: для наружных установок и в условиях повышенной влажности или запылённости требуется защита. Контакты из бронзы с возможным никелевым или серебряным покрытием обеспечивают стабильное электрическое соединение в течение срока службы изделия.

Перед установкой рекомендуется сверить маркировку изделия с требованиями конкретной цепи: исполнение под экранированный кабель и сочетание контактов, обозначенное индексом 9, определяют совместимость с ответной частью и тип применяемого кабеля. Это позволяет избежать ошибок при сборке и обеспечить надёжную работу соединения.
