Назначение

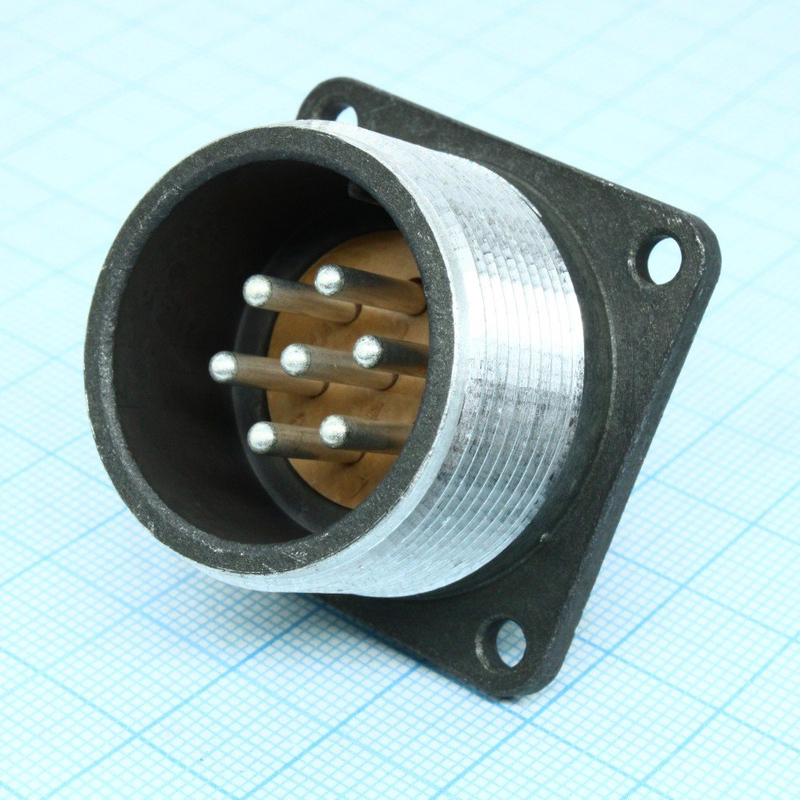

ШР28П7ЭШ9 — это блочная вилка производства АО «Завод Элекон» из серии цилиндрических низкочастотных разъёмов ШР. Изделие предназначено для надёжного соединения электрических цепей в узлах и блоках электронной аппаратуры общего и специального назначения. Вилка применяется там, где требуется передача значительного тока при повышенных требованиях к стойкости к механическим и климатическим воздействиям.

Артикул изделия — 80030, категория ШР28, производитель Элекон. Конструкция относится к приборному типу без патрубка, что позволяет устанавливать вилку непосредственно на панель блока или узла аппаратуры.

Подтверждённые особенности

Электрические параметры

• Условный размер корпуса — 28.
• Количество контактов — 7 штыревых круглых контактов диаметром 2,5 мм, извлекаемых.
• Материал контактов — латунь с серебряным покрытием (Ag).
• Рабочий ток на контакт — до 25 А, сопротивление контактов не более 1 мОм.
• Максимальное рабочее напряжение — 850 В.
• Сопротивление изоляции — 5000 МОм.
• Ресурс — 500 сочленений, наработка не менее 1000 часов.

Конструкция и монтаж

• Корпус выполнен из алюминиевого сплава А-22 с оксидированием, серый цвет.
• Тип исполнения — приборный, без патрубка (П).
• Изолятор — карболит коричневого цвета, поляризация одношпоночная.
• Монтаж электрический — пайкой, механический — на панель через отверстия диаметром 3,5 мм с расстоянием между ними 30 мм.
• Сочленение резьбовое с накидной гайкой M33x1,5.
• Габаритные размеры — 36 на 38 на 42 мм, масса 44,8 г.

Условия эксплуатации

Климатическое исполнение УХЛ допускает работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Вилка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 30 g, акустические шумы уровнем до 170 дБ и удары с ускорением до 500 g.

Применение и совместимость

Вилка ШР28П7ЭШ9 применяется в составе узлов и блоков электронной аппаратуры для коммутации силовых и сигнальных цепей. Взаимосочетается с кабельными розетками 2РТТ и 2РТ-А, что позволяет собирать разъёмные соединения кабель — прибор на основе серийных ответных частей.

Благодаря семи контактам диаметром 2,5 мм с серебряным покрытием и рабочему току до 25 А на контакт изделие подходит для цепей, где требуется одновременная передача нескольких силовых линий. Панельное крепление через отверстия диаметром 3,5 мм и резьбовое сочленение с накидной гайкой M33x1,5 обеспечивают механическую фиксацию соединения и стойкость к вибрационным нагрузкам.

Сведения о комплектации, гарантии, стране производства, сертификатах и наличии в предоставленных данных отсутствуют.
