Назначение

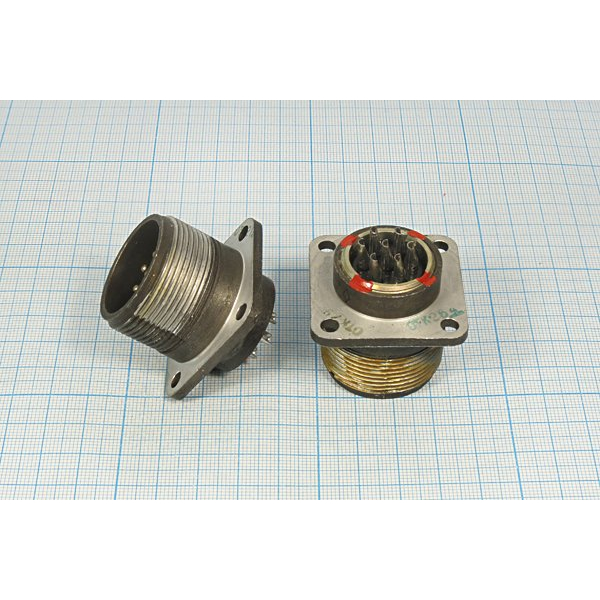

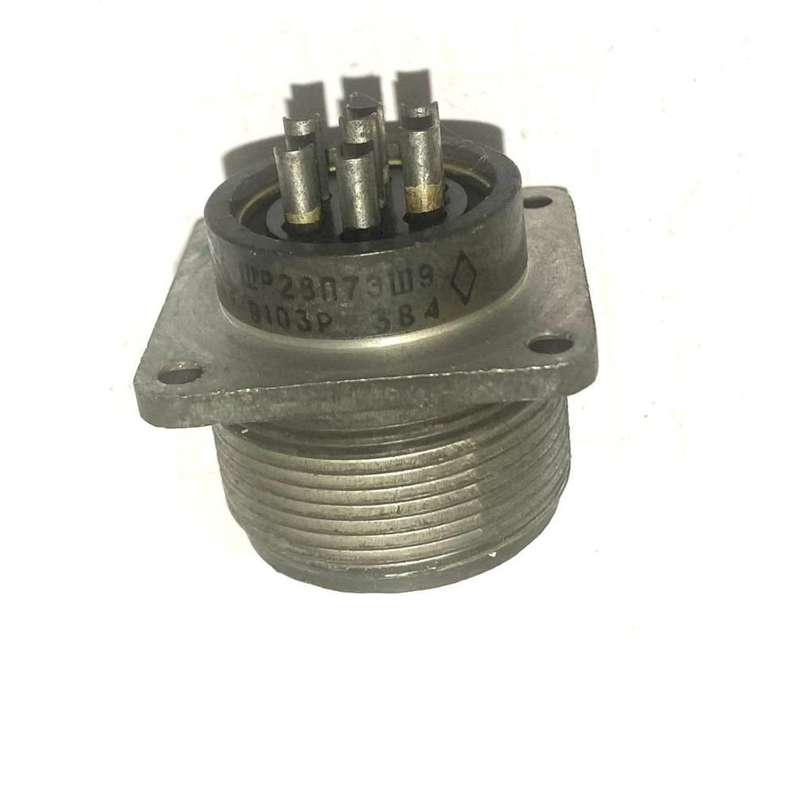

ШР28П7ЭШ9-К — блочная (приборная) цилиндрическая вилка из серии низкочастотных соединителей ШР, выпускаемая заводом «Элекон» (Казань). Изделие предназначено для электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Вилка относится к классу негерметичных приборных соединителей без уплотнительной втулки и рассчитана на объёмный монтаж внутри приборов и блоков.

Основное применение — коммутация питания и сигнальных цепей постоянного и переменного тока в составе блоков, стоек и пультов радиоэлектронной аппаратуры (РЭА), работающей при напряжениях до 850 В и частотах порядка единиц мегагерц.

Подтверждённые особенности конструкции

Тип и контактная система

• Тип соединителя: цилиндрический низкочастотный, приборная (блочная) вилка без патрубка.
• Количество контактов: 7 штыревых круглых контактов диаметром 2,5 мм, комбинация 9-го типа (7 контактов 2,5 мм).
• Фиксация: резьбовая, накидная гайка резьбовой пары М33 на 1,5 мм, сочленение с резьбовой фиксацией положения.

Материалы и покрытия

• Корпус: алюминиевый сплав А-22, оксидированный, серого цвета.
• Изолятор: карболит (бакелит), коричневого цвета.
• Контакты: латунь с серебряным покрытием.

Электрические параметры

• Рабочее напряжение: до 850 В переменного и постоянного тока.
• Ток на контакт: до 25 А для контактов диаметром 2,5 мм.
• Максимальная суммарная нагрузка на соединитель: около 150–175 А в зависимости от исполнения (ШР или ШРГ).
• Сопротивление контактов: не более 1 мОм на контакт 2,5 мм.
• Сопротивление изоляции: порядка 5000 МОм в нормальных условиях.

Условия эксплуатации

• Интервал рабочих температур: обычно от минус 60 °С до плюс 60 °С; кратковременно допускается перегрев до температуры контактов около плюс 110 °С.
• Климатическое исполнение: УХЛ, влажность до 98% при плюс 25 °С, работа при широком диапазоне атмосферного давления.
• Устойчивость к вибрации, ударам и акустическим шумам: синусоидальная вибрация до десятков g, однократные удары до нескольких сотен g, звуковое давление до 170 дБ.
• Количество сочленений-расчленений (циклов включения и выключения): не менее 500.
• Минимальная наработка: порядка 1000 часов.
• Минимальный срок сохраняемости (хранения): 15 лет.

Монтаж и применение

Механический монтаж выполняется установкой на панель с креплением на два отверстия с межцентровым расстоянием около 30 мм. Электрическое подключение — под пайку. Вилка негерметичная, без уплотнительной втулки, что определяет её применение внутри защищённых от влаги и пыли объёмов аппаратуры.

Ответной частью обычно служит кабельная розетка ШР28П7ЭШ9 или близкие по габаритам и поляризации 2РТ-подобные вилки. Соединитель используется как изделие общего назначения в радиоэлектронной аппаратуре при напряжениях до 850 В и частотах порядка единиц мегагерц.

Краткая сводка

1. Артикул: 21224.
2. Категория: ШР28.
3. Производитель: Элекон.
4. Год: 2019.
