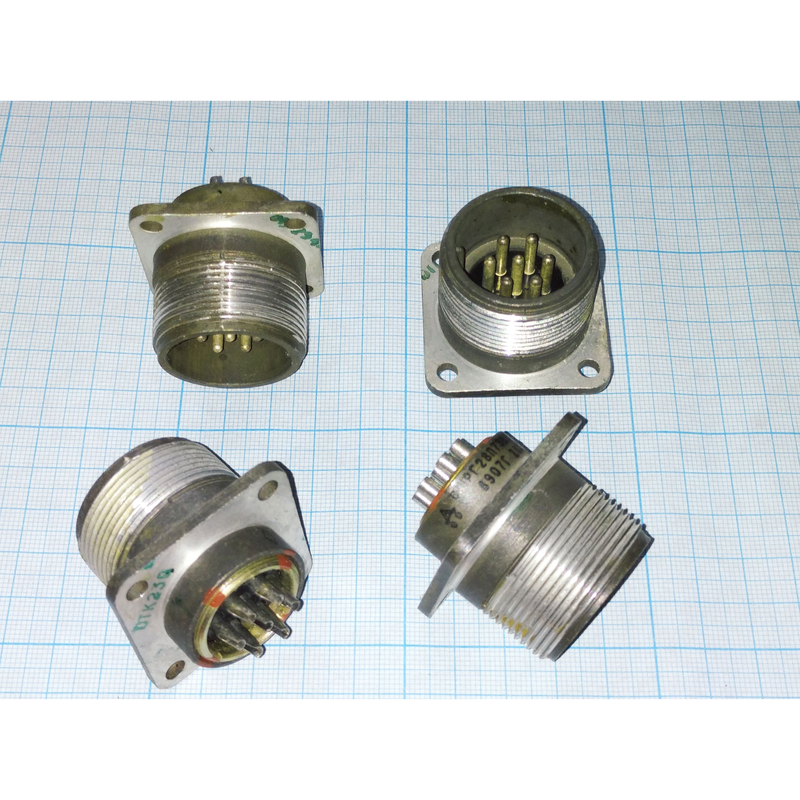

ШР28П7ЭШ9 «Вилка блочная 1» — это вилка‑разъём цилиндрического исполнения серии ШР, предназначенная для соединения электрических цепей в станках, приборах и блоках. Она относится к классу низкочастотных соединителей и используется в промышленной и приборной аппаратуре.

Назначение и тип соединителя

ШР28П7ЭШ9 применяется для соединения печатных узлов и блоков с кабельными розетками (например, 2РТТ, 2РТ‑А и аналогами), а также в схемах постоянного, переменного и импульсного тока частотой до 3 МГц.
Разъём рассчитан на работу в электрических цепях при напряжении до 850 В и токовых нагрузках порядка 25 А на контакт, что позволяет использовать его в силовых и сигнальных цепях.

Конструкция и размеры

Разъём имеет 7 контактов‑штырей диаметром 2,5 мм, выполненных из латуни или меди с серебряным покрытием, сопротивление контакта не превышает 1 мОм.
Корпус выполнен из алюминиевого сплава с оксидным покрытием серого цвета, изолятор — карболит, тип корпуса блочный («Б»), посадка на панель осуществляется через два монтажных отверстия с резьбой М33×1,5 мм.

Электрические параметры

• Максимальное рабочее напряжение: до 850 В (постоянный и переменный ток).

• Рабочий ток на контакт: до 25 А (для контактов Ø 2,5 мм), сопротивление изоляции не менее 5000 МОм в нормальных условиях.

Климатические и механические условия

• Интервал рабочих температур: примерно от −60 до +60 °C, климатическое исполнение — УХЛ, влажность до 98% при 25 °C.

• Разъём выдерживает синусоидальную вибрацию до 30g, кратковременные удары до 500 g и многократные удары до 35 g, общее число сочленений‑расчленений — не менее 500 циклов.

Монтаж и совместимость

Изготовление ведётся по техническим условиям (например, НКЦС.434410.111ТУ или аналогичным), монтаж — на панель блока, электрический монтаж — пайкой.
Ответными розетками для ШР28П7ЭШ9 служат кабельные штепсель‑розетки серии 2РТТ, 2РТ‑А и другие совместимые конструкции, что обеспечивает гибкость при комплектовании кабельных сборок.
