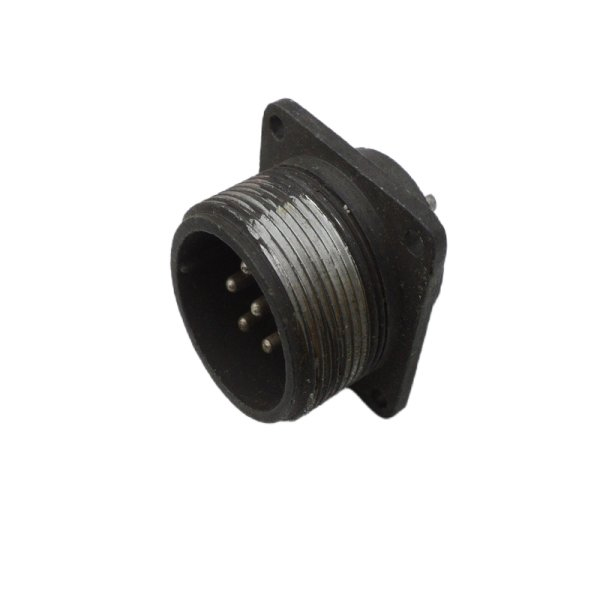

ШР28П7ЭШ9 представляет собой блочную вилку серии цилиндрических низкочастотных соединителей ШР, предназначенную для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Этот разъем имеет 7 штыревых контактов круглого сечения диаметром 2,5 мм, выполненных из латуни с серебряным покрытием (Ag), что обеспечивает низкое переходное сопротивление не более 1 мОм. Корпус приборного типа (Б) изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета, размером 36×38×42 мм, с монтажом на панель пайкой и резьбовым соединением (M33×1,5).

Изолятор из карболита коричневого цвета, контакты извлекаемые, поляризация одношпоночная для правильной установки.

Электрические параметры

Разъем рассчитан на рабочее напряжение до 850 В и ток до 25 А на контакт (общий до 155–175 А), работает с постоянным, переменным током и импульсами частотой до 3 МГц. Сопротивление изоляции составляет не менее 5000 МОм.

Условия эксплуатации

Температурный диапазон от -60 до +60°C (с учетом перегрева контактов до +100–110°C), климатическое исполнение УХЛ, влажность до 98% при +25°C, давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц при 30 g, удары до 500 g, акустические шумы 170 дБ, ресурс 500 сочленений и наработка 1000 часов, срок хранения 15 лет.

Применение и совместимость

Вилка блочная монтируется на панель, взаимосочетается с кабельными розетками типа 2РТТ или 2РТ-А, проходной диаметр 33 мм. Соответствует нормам НКЦС.434410.111ТУ или аналогичным. Масса около 44,8–50 г.
