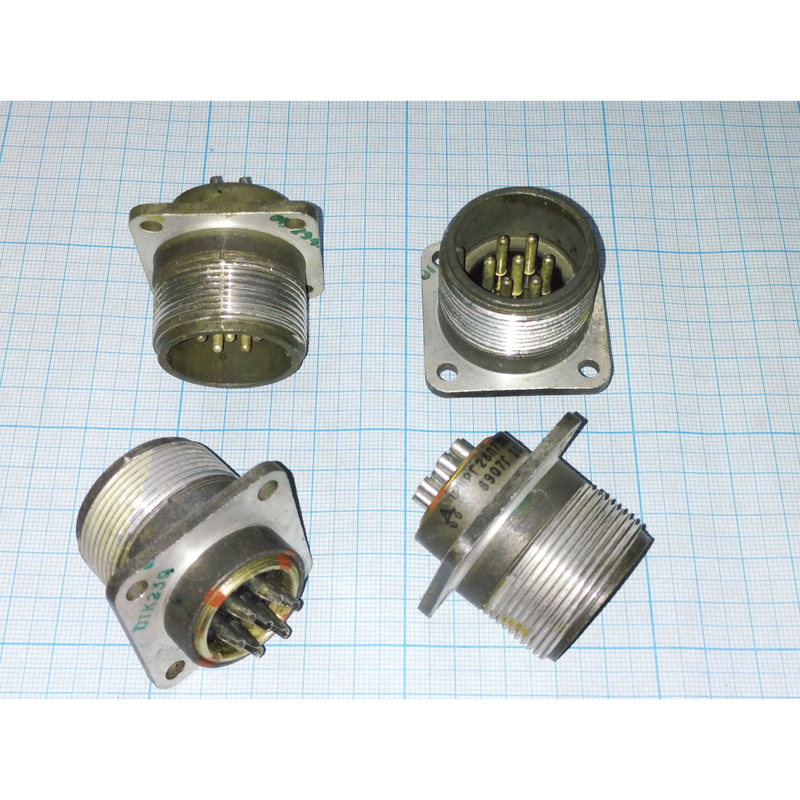

ШР28П7ЭШ9 «ВИЛКИ БЛОЧНЫЕ “5”» — это типовой цилиндрический приборный (блочный) разъём серии ШР, предназначенный для соединения силовых и сигнальных цепей в электро‑ и радиоаппаратуре. Ниже — краткий технический обзор на русском, без указания цены.

Общие сведения

• Исполнение: блочная вилка ШР28П7ЭШ9 , приборная часть без патрубка, для монтажа на панель блока/прибора.

• Серия ШР используется в цепях постоянного и переменного тока (до долей МГц) для межблочных и внутриблочных соединений в промышленной, энергетической и радиоэлектронной аппаратуре.

Основные характеристики

• Количество контактов: 7 контактов диаметром 2,5 мм , обычно с серебряным покрытием.

• Токовая нагрузка: рабочий ток на один контакт — до 25 А , максимальный допустимый (кратковременный) — до 35 А; суммарно на разъём — порядка 150–155 А.

• Напряжение: рабочее напряжение — до 850 В постоянного и переменного тока .

• Сопротивление: сопротивление контакта не более примерно 1–2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Конструкция и условия эксплуатации

• Корпус: цилиндрический, с резьбовым соединением (наружная резьба на вилке), типоразмер корпуса 28.

• Монтаж: вилка блочная «5» рассчитана на установку в панель блока; ответная часть — кабельная или блочная розетка ШР28П7ЭШ9.

• Климатика: рабочая температура окружающей среды, как правило, от −60 до +60 °С , с возможностью кратковременного (по перегреву контактов) до +110 °С.

• Прочность: рассчитана на 500 циклов сочленения–расчленения , с допуском на вибрацию и ударные нагрузки (до сотен м/с² по вибрации и тысяч м/с² по одиночным ударам).

Применение

• Используется для внутренних и наружных (при дополнительной защите от пыли и влаги) соединений в приборных блоках, шкафах управления, питания и силовых цепях.

• Разъём выпускается по ГОСТ/ОСТ и ТУ на серию ШР (например, ГЕО.364.107 ТУ и соответствующие производственные ТУ), что обеспечивает унификацию с ответными розетками и другими типоразмерами серии.
