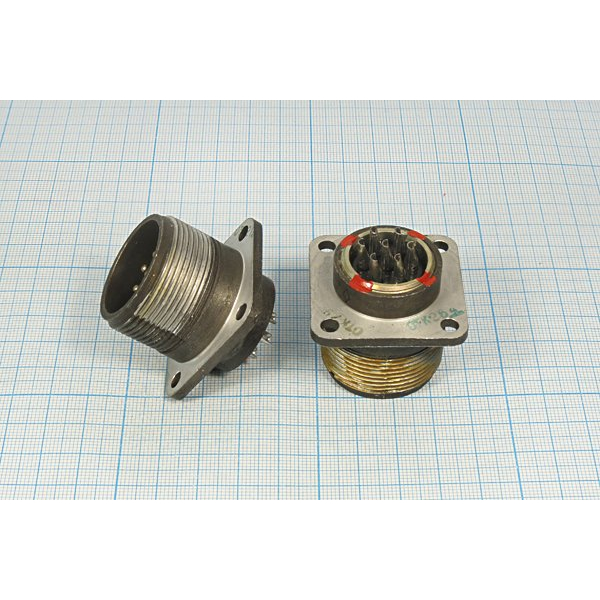

ШР28П7ЭШ9 вилка Блочная

ШР28П7ЭШ9 — это 7-ми контактная негерметичная приборная (блочная) вилка серии ШР. Она предназначена для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. вилка имеет прямой вывод для подключения экранированного кабеля и не оснащена патрубком.

Технические Характеристики

• Количество контактов : 7 штук.

• Диаметр контактов : 2,5 мм.

• Рабочее напряжение : до 850 В (амплитудное значение).

• Максимальная токовая нагрузка на одиночный контакт : до 35 А, общая — до 175 А.

• Сопротивление контакта : не более 1 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 1000 часов.

Условия Эксплуатации

• Температура окружающего воздуха : от -60°C до +60°C.

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : одиночного действия — 5000 м/с? (500 g), многократного действия — 350 м/с? (35 g).

• Атмосферное пониженное давление : 1,3·10?? Па (1,3·10?? мм рт. ст.).

Расшифровка Обозначения

• ШР : тип соединителя.

• 28 : условный размер корпуса.

• П : конструктивное исполнение (без патрубка для приборной части).

• 7 : количество контактов.

• Э : вид гайки патрубка (для экранированного кабеля).
