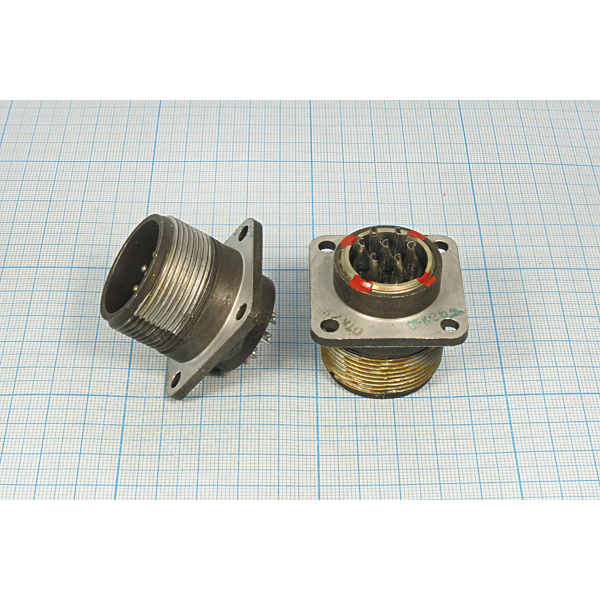

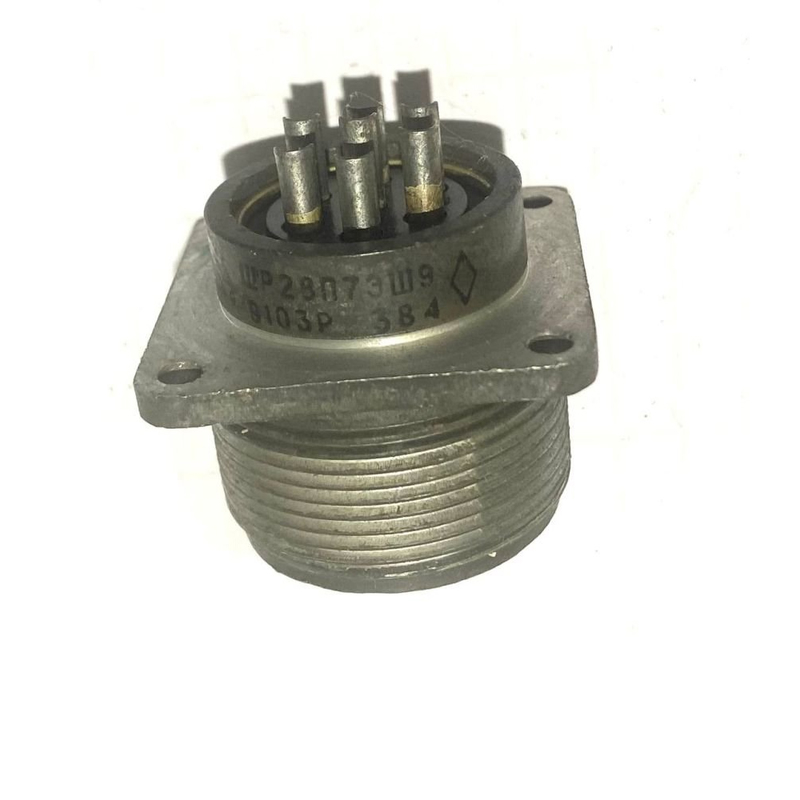

ШР28П7ЭШ9 — это приборная вилка (блочная, без патрубка) из серии цилиндрических низкочастотных соединителей ШР.

Применение

Предназначена для интерконнекта в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре. Работает в цепях постоянного и переменного тока (до 3 МГц).

Характеристики

• Количество контактов: 7 шт., диаметр 2,5 мм (штыревые).

• Рабочий ток: до 25 А на контакт, до 155–175 А на соединитель.

• Максимальное напряжение: 850 В (постоянного/переменного тока).

• Метод монтажа: пайка, на панель.

• Габариты: 42?38?38 мм (или близкие 36?38?42 мм).

• Рабочая температура: от -60°C до +60°C (с перегревом контактов до +110°C).

• Вибрация: синусоидальная 1–5000 Гц, 30 g (300 м/с?).

• Удар: до 5000 м/с? (одиночный), 350 м/с? (многократный). ?

• Наработка: минимум 1000 часов, 500 сочленений-расчленений.

• Срок сохраняемости: 15 лет.

• Покрытие контактов: серебро; корпус — алюминиевый сплав.

Ответная часть — кабельная розетка ШР28П7ЭШ9. Масса около 44,8 г (по некоторым данным до 92 г).
