Назначение

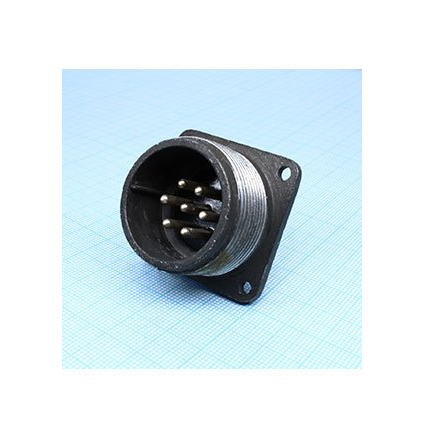

ШР28П7ЭШ9 представляет собой приборную вилку цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для надежного подключения в электрических цепях и применяется для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструктивное исполнение вилки рассчитано на эксплуатацию в составе ответных частей соединителей серии ШР, где она выполняет функцию активной (штыревой) части разъёма. Ответной частью служит кабельная розетка ШР28П7ЭШ9.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 7, диаметр каждого контакта 2,5 мм.
• Максимальная токовая нагрузка на контакт — 25 А, общая нагрузка — до 175 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — 500 сочленений-расчленений, наработка — 1000 часов.

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия (с учетом перегрева контактов до плюс 110 градусов Цельсия).
• Выдерживает пониженное давление до 1,3·10⁻⁴ Па.
• Климатическое исполнение — УХЛ, корпус герметичный.
• Срок сохраняемости — 15 лет.

Механические характеристики

• Выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением 300 м/с² (30 g).
• Механический удар одиночный — до 5000 м/с² (500 g), многократный — 350 м/с² (35 g).
• Линейное ускорение — 2000 м/с².

Конструкция и материалы

Вилка выпускается без патрубка (обозначение П), подходит для экранированного кабеля (обозначение Э) и имеет резьбовое соединение. Условный размер корпуса — 28.

Габаритные размеры включают проходной диаметр 33 мм, габаритный диаметр Dmax 28 мм, присоединительную резьбу D1 М33х1,5, размер А 30 мм и размер В 38 мм. Масса изделия — не более 50 г.

Материал контактов — серебро или никель.

Применение

ШР28П7ЭШ9 применяется в электрических цепях постоянного и переменного тока в составе приборных соединителей серии ШР. Благодаря герметичному исполнению, стойкости к вибрации, ударам и линейным ускорениям, а также широкому температурному диапазону, вилка подходит для эксплуатации в жёстких условиях, включая пониженное давление.

Для организации соединения необходимо использовать ответную кабельную розетку ШР28П7ЭШ9, что обеспечивает полную совместимость по контактной группе, резьбовому соединению и условному размеру корпуса.

Артикул изделия — 21223. Год сведений о товаре — 2009. Производитель в предоставленных данных не указан.
