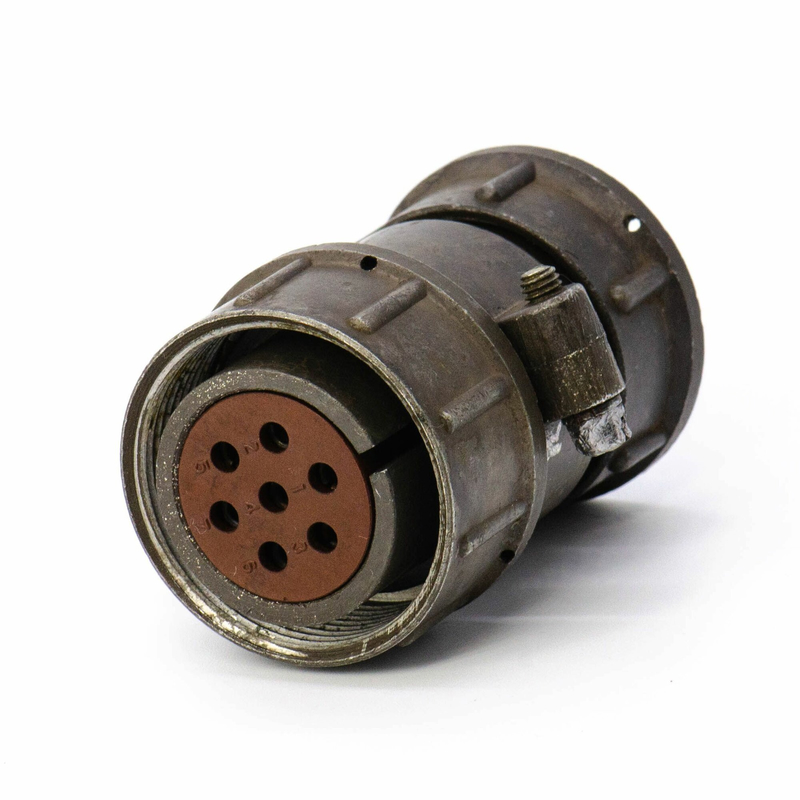

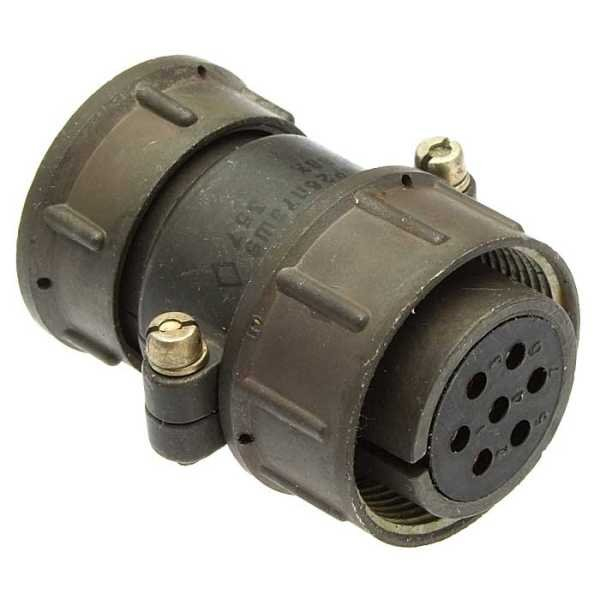

ШР28П7ЭШ9 представляет собой кабельную розетку серии низкочастотных цилиндрических соединителей ШР. Это негерметичное устройство с прямым выводом под экранированный кабель и патрубком, предназначенное для надежного соединения в электрических цепях.

Основные характеристики

Соединитель имеет 7 контактов диаметром 2,5 мм, рабочее напряжение до 850 В для постоянного и переменного тока (частотой до 3 МГц). Максимальная токовая нагрузка на контакт — 35 А (рабочая — 25 А), общая нагрузка на соединитель — до 155–175 А.

Диапазон рабочих температур — от -60 до +60 °С, сопротивление изоляции — не менее 5000 МОм, ресурс — 500 циклов сочленения-расчленения и наработка не менее 1000 часов.

Конструкция и применение

Корпус из алюминиевого сплава, вставка из карболита, контакты с покрытием никелем или серебром, резьбовое сочленение и объемный монтаж. Проходной диаметр — 33 мм, масса — около 84–110 г.

Ответная часть — приборная вилка ШР28П7ЭШ9, используется в промышленных системах, авиационной и военной технике для экранированных кабелей.

Чертеж розетки показывает габаритные размеры (длина около 58 мм, ширина 48 мм) и конструктивные элементы для монтажа.
