Назначение и область применения

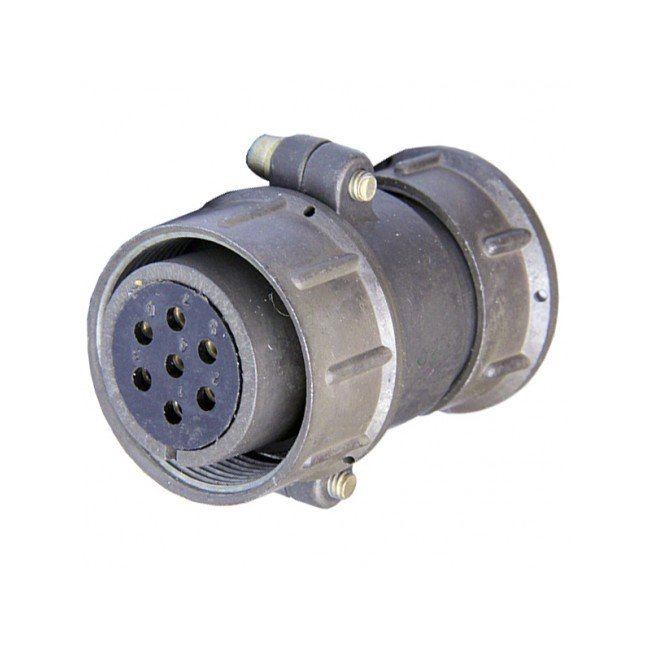

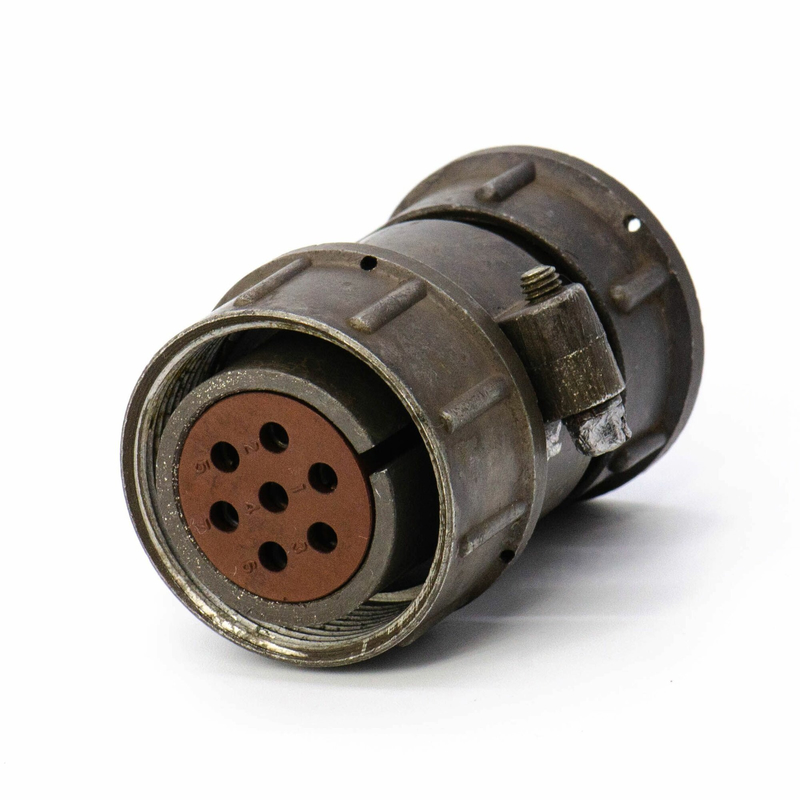

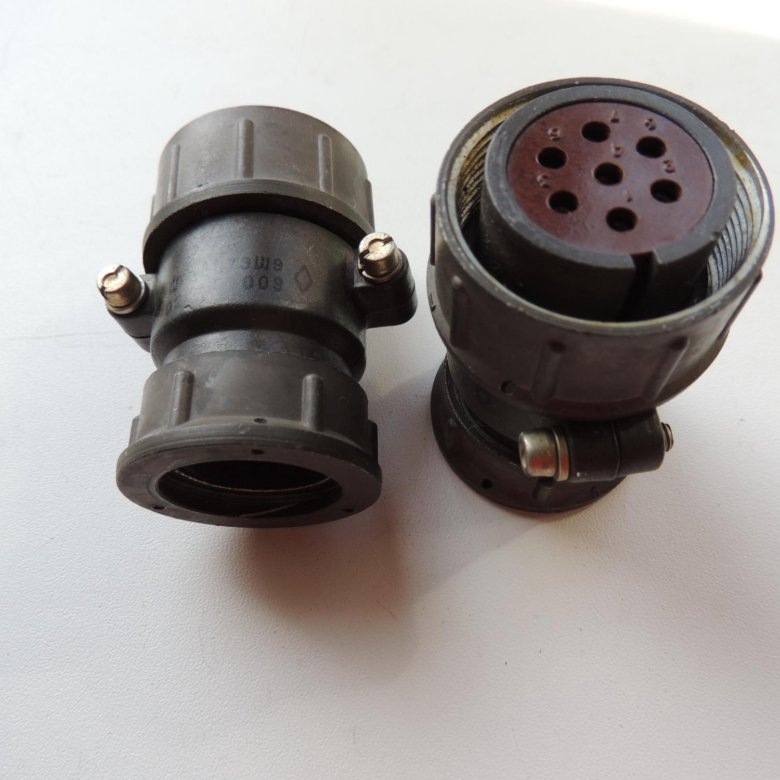

ШР28П7ЭШ9 представляет собой низкочастотный цилиндрический кабельный разъём-розетку серии ШР, рассчитанную на семь контактов и предназначенную для работы в электрических цепях постоянного и переменного тока. Изделие применяется для соединения силовых и сигнальных цепей приборов и кабельных линий в составе промышленной и радиотехнической аппаратуры. Разъём рассчитан на эксплуатацию в цепях с частотой до нескольких мегагерц, что позволяет использовать его в оборудовании, где требуется стабильная передача электрических сигналов и питания.

Данная розетка предназначена для сочленения с приборной вилкой ШР28П7ЭШ9 и образует с ней надёжное резьбовое соединение. Применение резьбового способа фиксации обеспечивает устойчивость к механическим воздействиям и исключает самопроизвольное расчленение контактов при вибрациях и ударах. Изделие востребовано в тех сферах, где важны повторяемость соединения и стабильность электрических параметров в течение всего срока службы.

Основные технические параметры

Электрические характеристики розетки ШР28П7ЭШ9 обеспечивают её универсальность при работе в составе различного оборудования. Изделие имеет следующие подтверждённые параметры:

• Количество контактов — 7, диаметр контактного ряда 2,5 мм.
• Рабочее напряжение — до 850 В амплитудного значения постоянного и переменного тока.
• Номинальный ток на контакт — до 25 А, кратковременно допускается до 35 А на один контакт.
• Суммарный ток на соединитель — порядка 150–175 А в зависимости от режима эксплуатации.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сопротивление контактов — порядка 1 мОм на пару.

Параметры изоляции и контактного сопротивления подтверждают пригодность разъёма для ответственных соединений, где требуется минимальное падение напряжения и высокая стабильность электрического контакта.

Конструкция и материалы

Корпус розетки выполнен из алюминиевого сплава, что обеспечивает достаточную механическую прочность при умеренном весе. Изолятор изготовлен из карболита — материала, обладающего высокой тепловой и электрической стойкостью. Контакты выполнены по типу «гнездо», их покрытие может быть серебряным или никелевым в зависимости от конкретной модификации. Корпус имеет прямой патрубок для подключения экранированного кабеля и рассчитан на резьбовое сочленение с ответной частью.

Разъём имеет негерметичное исполнение и не предназначен для работы в условиях прямого воздействия влаги, однако конструкция обеспечивает устойчивость к повышенным вибрациям и ударным нагрузкам. Рабочий диапазон температур составляет от минус 60 до плюс 60 градусов Цельсия, допустимая относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.

Условия эксплуатации и надёжность

Изделие рассчитано на длительную работу в составе промышленного оборудования при соблюдении заявленных электрических и климатических параметров. Гарантийная наработка составляет порядка 1000 часов при максимальной рабочей температуре. Количество циклов сочленения и расчленения достигает около 500, что подтверждает механическую износостойкость резьбового узла и контактной группы.

Приёмка изделия соответствует категории «5», что указывает на проведение контрольных испытаний в соответствии с установленными требованиями для данной серии разъёмов. Год выпуска — 90. Изделие пригодно для замены аналогичных разъёмов серии ШР28 в действующем оборудовании и при комплектации новых устройств.

Условное обозначение ШР28П7ЭШ9 расшифровывается по стандартной схеме для цилиндрических разъёмов: ШР — серия, 28 — типоразмер корпуса, П — приборная часть, 7 — количество контактов, Э — экранированное исполнение, Ш — кабельная розетка, 9 — вариант конструктивного исполнения. Отличие от модификаций с буквами «Г» или «Н» в конце обозначения заключается в особенностях крепления и конструктивного исполнения патрубка.
