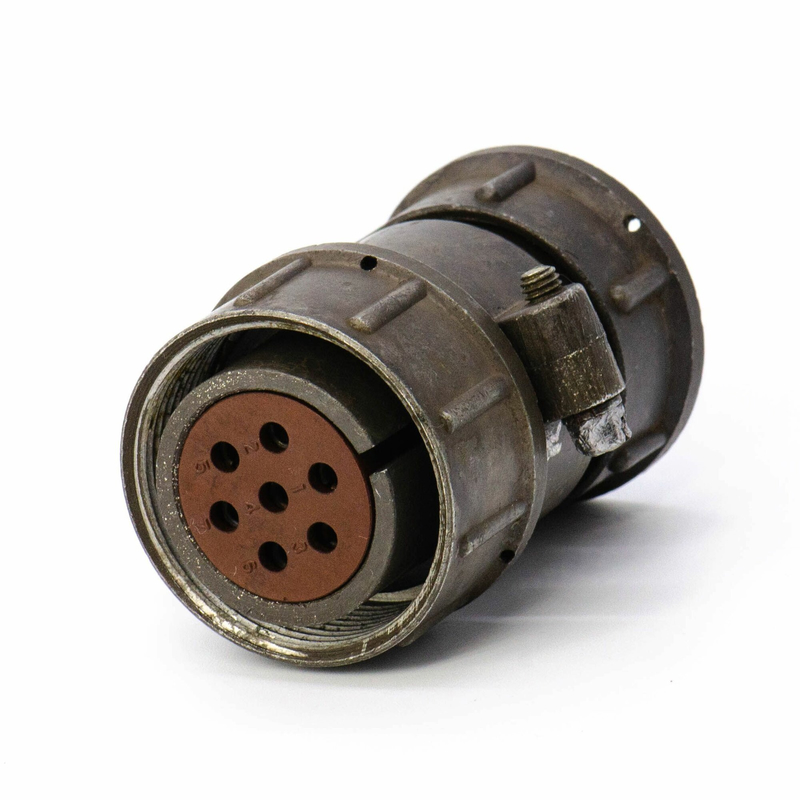

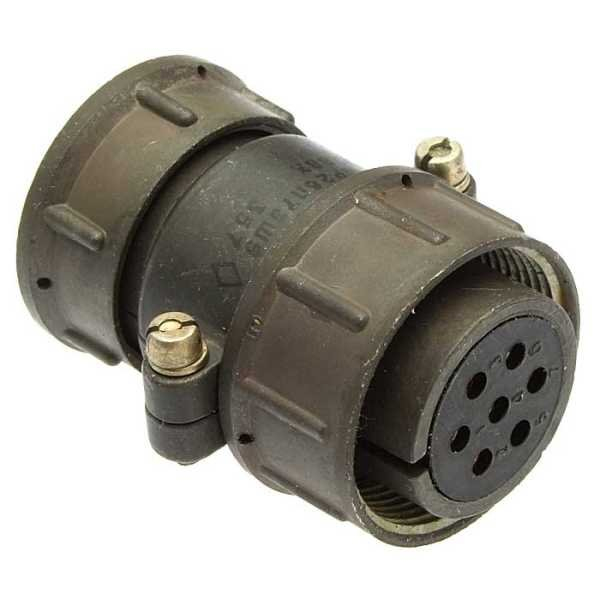

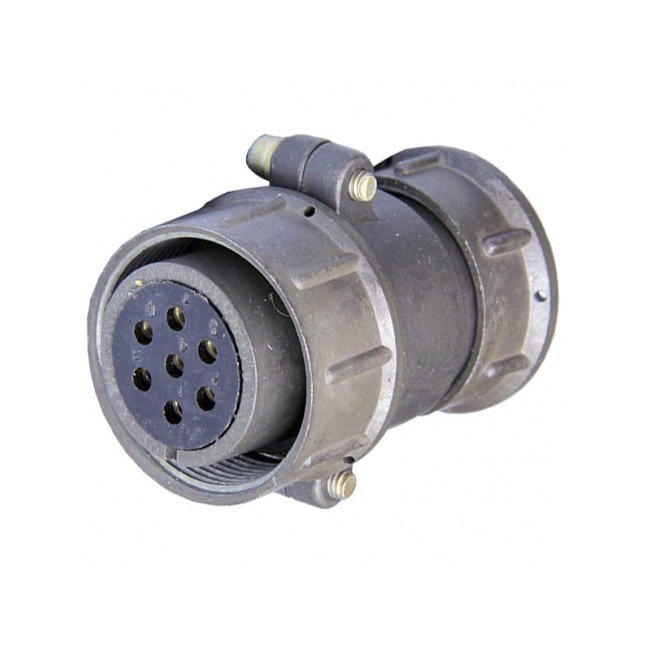

ШР28П7ЭШ9 представляет собой кабельную розетку серии низкочастотных цилиндрических соединителей ШР. Это негерметичное устройство предназначено для надежного соединения в электрических цепях переменного и постоянного тока.

Основные характеристики

Розетка имеет 7 контактов диаметром 2,5 мм с рабочим током до 25 А на контакт (максимум 35 А) и напряжением до 850 В при частоте до 3 МГц. Проходной диаметр корпуса — 33 мм, масса — не более 110 г, сопротивление изоляции — не менее 5000 МОм.

Конструкция и монтаж

Корпус из алюминиевого сплава с прямым патрубком для экранированного кабеля, резьбовое сочленение, объемный монтаж. Климатическое исполнение УХЛ, рабочий диапазон температур от -60 до +60 °С, ресурс — 500 циклов сочленения-расчленения.

Расшифровка обозначения

ШР — серия; 28 — условный размер корпуса; П7 — розетка на 7 контактов; Э — покрытие серебром; Ш — прямой патрубок для кабеля; 9 — номер контактного набора (7×Ø2,5 мм).

Ответная часть — приборная вилка ШР28П7ЭШ9, обеспечивающая полное соединение до 155–175 А в целом.
