Назначение соединителя ШР28П7ЭШ9-К

ШР28П7ЭШ9-К — это негерметичная кабельная розетка серии ШР производства завода «Элекон». Изделие предназначено для соединения экранированных кабелей в электрических цепях постоянного и переменного тока. Розетка применяется там, где требуется надёжная коммутация многожильных экранированных кабелей с сохранением экранирующей оплётки и механической защитой места соединения. Конструкция рассчитана на эксплуатацию в составе промышленного и наземного оборудования, а также в условиях нормированных механических воздействий — вибрации и ударов.

Конструктивные особенности

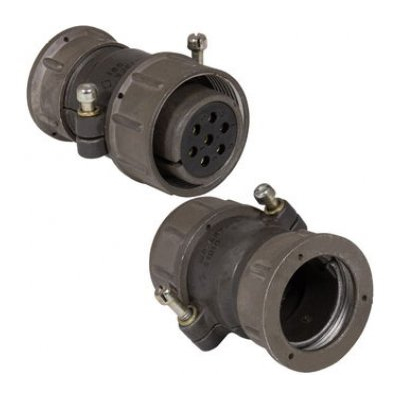

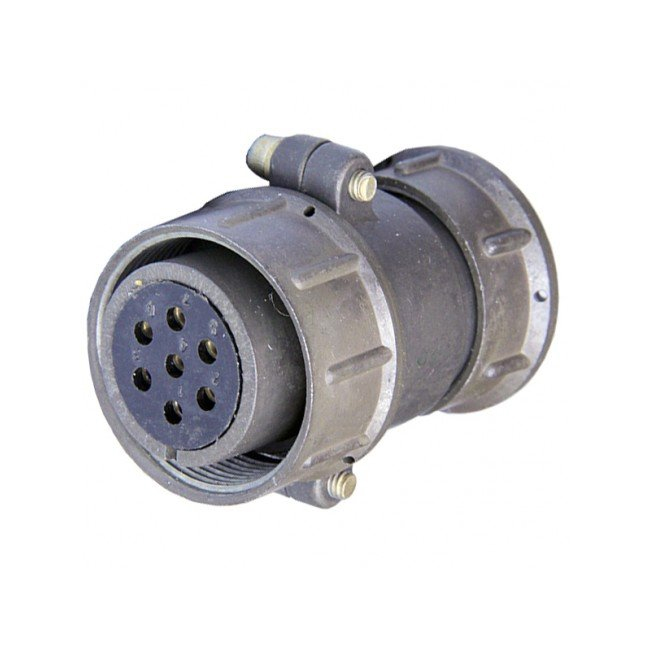

Корпус розетки выполнен цилиндрическим, с прямым выводом под кабель и патрубком для ввода экранированного кабеля. Материал корпуса — чаще всего алюминиевый сплав с оксидированным покрытием, что обеспечивает стойкость к коррозии и механическим повреждениям. Изолятор изготовлен из карболита или бакелита чёрного цвета.

Сочленение с ответной частью — резьбовое, выполняется гайкой с резьбой M33 на 1,5. Розетка допускает установку непосредственно на панель или на панель оборудования. Контакты — гнездового типа, с допуском к установке и извлечению, часто с серебряным покрытием для снижения переходного сопротивления.

Основные технические параметры

• Количество контактов: 7 штук.
• Диаметр контактных пар: порядка 2,5 мм.
• Рабочее напряжение: до 850 В постоянного и переменного тока, частота — до нескольких мегагерц в зависимости от типа цепи.
• Допустимый ток: до 25 А на один контакт.
• Суммарный ток соединителя: порядка 155 А при 7-контактной группировке 9-го сочетания контактов.
• Рабочий диапазон температур: от примерно минус 60 до плюс 60 градусов Цельсия.
• Вид розетки: кабельная, с прямым выводом под экранированный кабель и патрубком.
• Метод сочленения: резьбовой, гайка с резьбой M33 на 1,5.

Применение и условия эксплуатации

Розетка ШР28П7ЭШ9-К применяется в цепях постоянного и переменного тока в составе промышленного, наземного и специального оборудования. Она востребована в системах, где необходимо соединять экранированные кабели с сохранением целостности экрана и надёжной механической фиксацией. Панельный монтаж позволяет устанавливать розетку на корпусах приборов, шкафах и пультах.

Соединитель рассчитан на механические воздействия — вибрацию и удары, а также имеет нормированные значения сопротивления изоляции и контактов, типичные для низкочастотных цилиндрических разъёмов военного и промышленного уровня. Рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия обеспечивает работоспособность изделия в условиях промышленного и частично наземного исполнения.

Совместимость и комплектация

Розетка входит в серию ШР и предназначена для сочленения с ответными частями соответствующей серии с резьбовым соединением M33 на 1,5. Год выпуска товара по данным каталога — 2017–19. Артикул изделия — 21225. Производитель — завод «Элекон». Дополнительные сведения о комплектации, сертификатах и гарантии в предоставленных данных не указаны.
