Соединитель ШР28П7ЭШ9 — это низкочастотный цилиндрический разъем объемного монтажа с резьбовым соединением нормальных габаритов. Он применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Основная задача соединителя — соединение и разъединение электрических цепей в различной аппаратуре, такой как электро- и радиоаппаратура.

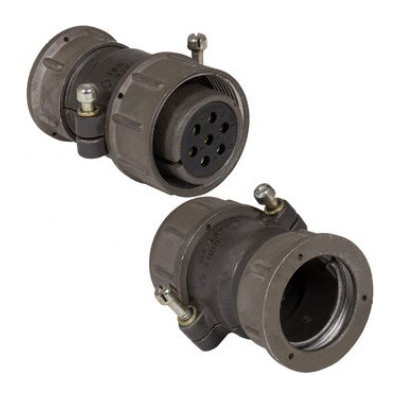

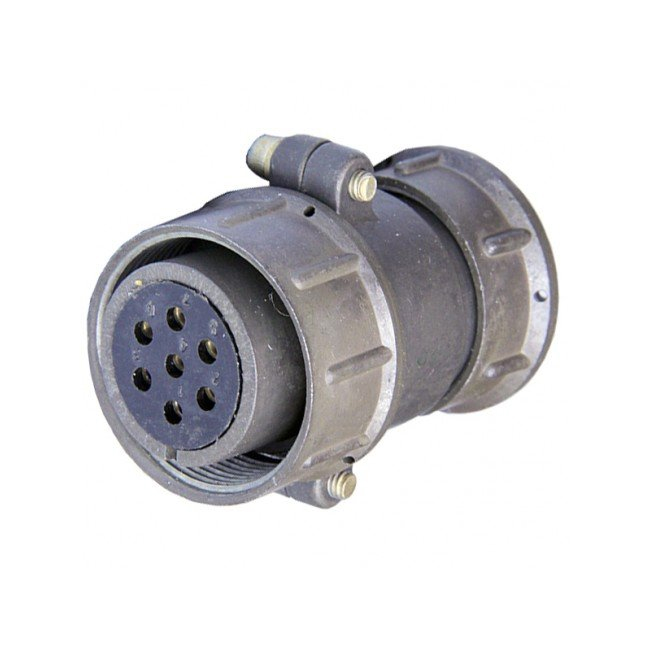

Соединители ШР состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. ШР28П7ЭШ9 представляет собой кабельную розетку с 7 контактами. Ответной частью для розетки кабельной ШР28П7ЭШ9 является вилка приборная ШР28П7ЭШ9. Кабельные части разъёмов между собой не сочленяются, так же, как и приборные.

Расшифровка маркировки ШР28П7ЭШ9 :

• ШР – штепсельный разъем негерметичный.

• 28 – условный размер корпуса.

• П – конструктивное исполнение кабельной части с прямым патрубком.

• 7 – количество контактов.

• Э – для экранированного кабеля.

• Ш – розетка (гнездо).

• 9 – обозначение сочетания контактов.

Основные характеристики и параметры ШР28П7ЭШ9 :

• Количество контактов: 7 штук диаметром 2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт: 35 А.

• Общая максимальная токовая нагрузка: 175 А.

• Рабочее напряжение: не более 850 В.

• Сопротивление контакта: не более 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.
