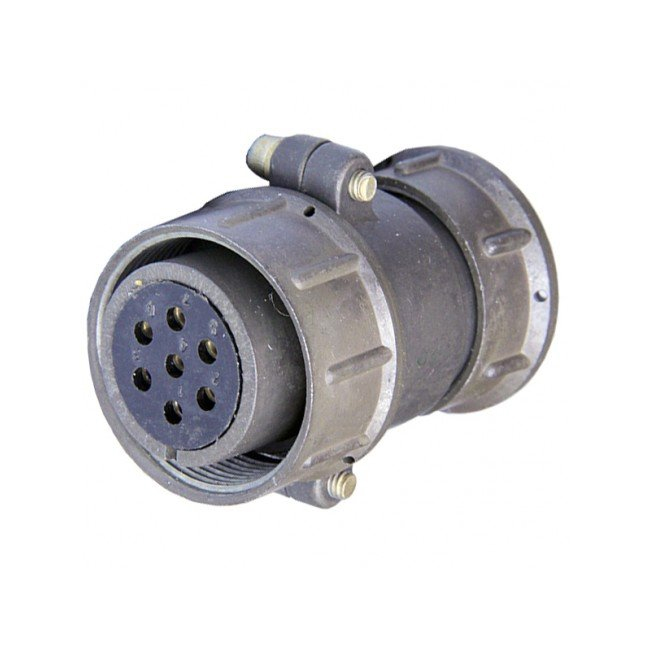

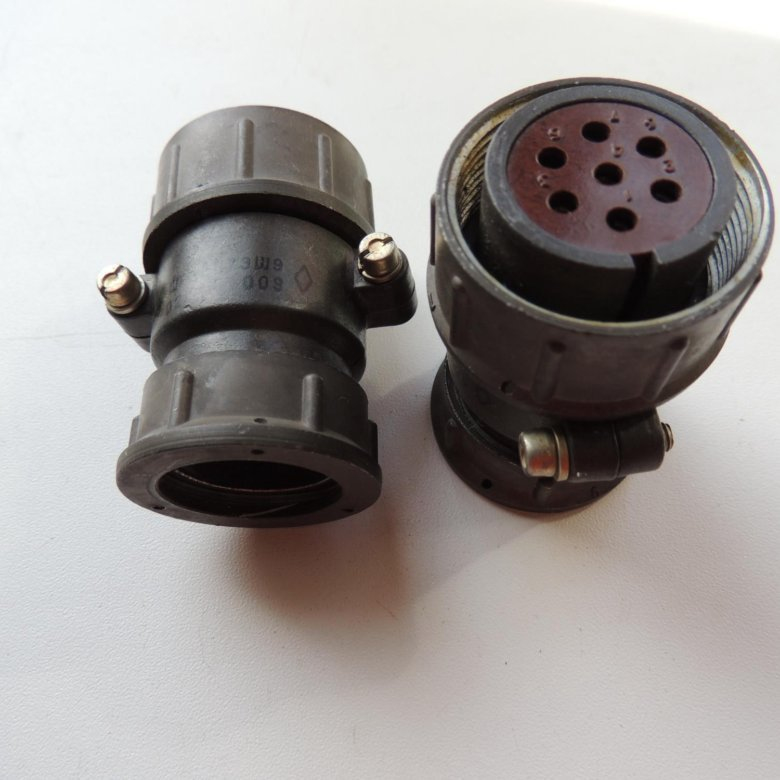

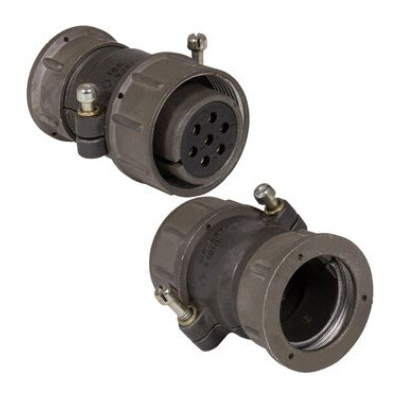

Соединители ШР28П7ЭШ9 розетка представляют собой кабельные разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Они состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Основные характеристики:

• Количество контактов : 7 контактов диаметром 2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : до 35 А, общая — до 175 А.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Сочленение : резьбовое, поляризация корпусов одношпоночная.

• Покрытие контактов : серебро или никель.

• Материал корпуса : пластмассовый.

• Климатическое исполнение : УХЛ, что позволяет использовать их как внутри помещений, так и снаружи при условии защиты от пыли и воды.

Применение:

Эти соединители используются для монтажа с экранированными или неэкранированными кабелями и проводами. Они подходят для применения в электро- и радиоаппаратуре, обеспечивая надежное соединение и разъединение электрических цепей.

Условия эксплуатации:

• Температурный диапазон : от -60°C до +60°C.

• Атмосферное давление : до 1,3 10^-4 Па (1,3 10^-6 мм рт. ст.).

• Вибрация и удары : выдерживают синусоидальную вибрацию и механические удары.
