Назначение

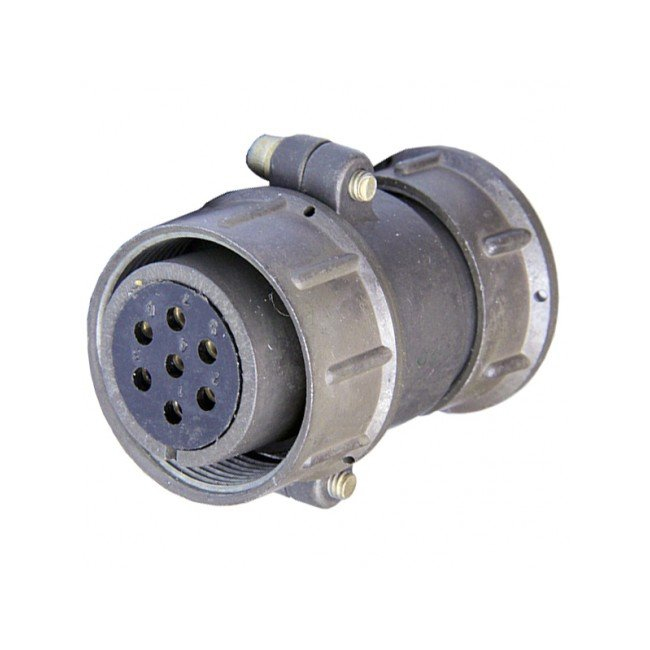

ШР28П7ЭШ9 — кабельная розетка серии ШР, предназначенная для надёжного соединения электрических цепей в составе цилиндрических низкочастотных соединителей. Изделие применяется там, где требуется стабильная передача электрического сигнала и питания между кабелем и ответной частью — вилкой ШР28П7ЭШ9 приборного исполнения. Розетка устанавливается на кабельной линии и обеспечивает механическое и электрическое сопряжение с ответным соединителем посредством резьбового соединения.

Конструктивно изделие представляет собой негерметичный цилиндрический соединитель с прямым патрубком под экранированный кабель. Такое исполнение позволяет защитить кабельную сборку от внешних электромагнитных помех за счёт экранирующего корпуса и патрубка, охватывающего оплётку кабеля.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены для одного контакта и для соединителя в целом.

• Количество контактов — 7, диаметр контактов 2,5 мм.
• Рабочее напряжение — до 850 В переменного или постоянного тока.
• Рабочий ток — до 25 А на контакт, максимально 35 А на контакт и до 155 А на весь соединитель.
• Проходной диаметр корпуса — 33 мм.
• Масса — не более 110 г.
• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Выдерживает линейное ускорение до 2000 метров на секунду в квадрате.
• Наработка — не менее 1000 часов, срок службы — 15 лет.
• Количество соединений-расчленений — до 500 циклов.
• Покрытие контактов — серебряное, что обеспечивает низкое переходное сопротивление и устойчивость к коррозии.
• Приёмка — «5»; год выпуска — 90–91.

Обозначение маркируется следующим образом: ШР — тип соединителя, 28 — размер корпуса, П7 — семь контактов, Э — экранированное исполнение, Ш — кабельное исполнение с прямым патрубком, 9 — комбинация контактов диаметром 2,5 мм с серебряным покрытием. Ответной частью служит вилка ШР28П7ЭШ9 приборного исполнения.

Применение и условия эксплуатации

Розетка востребована в авиационной технике, приборах и других областях, где предъявляются повышенные требования к виброустойчивости, термостойкости и надёжности электрических соединений. Резьбовое соединение исключает самопроизвольное расчленение под воздействием вибрации и ударных нагрузок, а экранирующий корпус снижает уровень наводок на полезный сигнал.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при больших токах и в условиях перепадов температур. Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия позволяет эксплуатировать изделие в неотапливаемых отсеках и на открытых площадках. Ресурс до 500 циклов соединения и расчленения достаточен для узлов, обслуживаемых периодически, а срок службы 15 лет подтверждает расчёт на длительную эксплуатацию.

Указания по монтажу и подбору ответной части

1. Убедиться, что ответная часть — вилка ШР28П7ЭШ9 приборного исполнения — соответствует по числу и диаметру контактов.
2. Зачистить экранированный кабель и закрепить оплётку под патрубком для сохранения экранирования.
3. Соединить части и затянуть резьбовую муфту до упора, исключив осевые нагрузки на контакты.
4. Проверить надёжность фиксации кабеля и целостность изоляции перед подачей напряжения.

Комплектность и сопроводительные сведения

В предоставленных данных сведения о комплекте поставки, стране производства, гарантии и сертификатах соответствия не указаны. Приёмка «5» и год выпуска 90–91 относятся к партии изделия и подтверждают его принадлежность к выпуску указанного периода.
