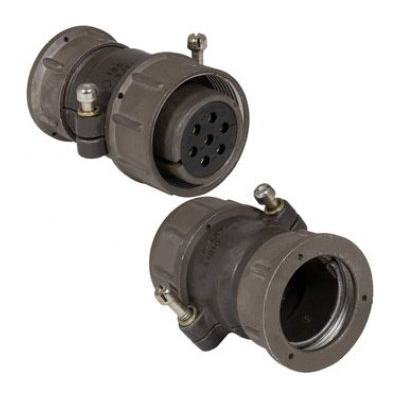

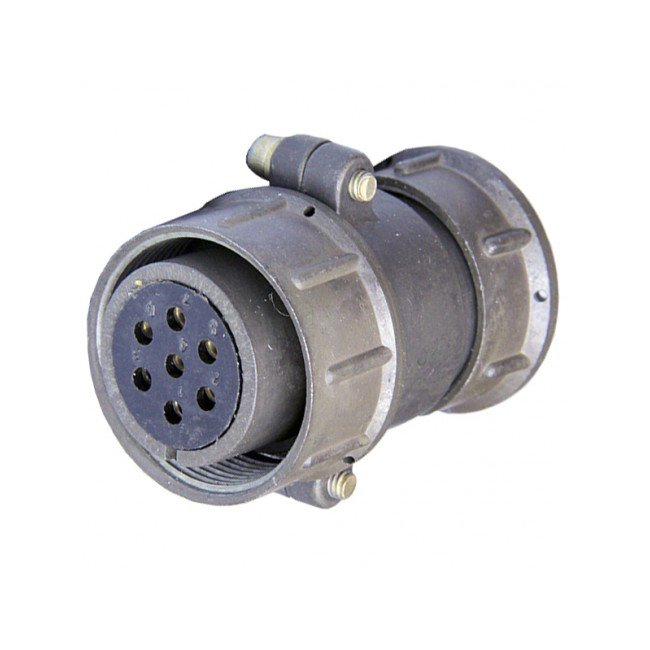

Соединитель ШР28П7ЭШ9 представляет собой кабельную розетку, предназначенную для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В, а токовая нагрузка на одиночный контакт может достигать 35 А, что делает его подходящим для различных промышленных и бытовых приложений.

Технические характеристики

• Количество контактов : 7
• Максимальная токовая нагрузка : 175 А на соединитель в целом
• Сопротивление изоляции : не менее 5000 МОм
• Рабочая температура : от -60 °C до +60 °C
• Срок службы : 15 лет с гарантированной наработкой не менее 1000 часов .

Конструкция и материалы

розетка ШР28П7ЭШ9 выполнена из алюминиевого сплава и оснащена трубчатыми разрезными гнездами контактов, изготовленными из бронзы. Контакты могут иметь покрытие серебром или никелем в зависимости от маркировки. Конструктивно соединитель может быть выполнен с прямым или угловым патрубком, что позволяет использовать его в различных условиях монтажа .

Применение

Данный соединитель используется для соединения и разъединения проводов и кабелей в электро- и радиоаппаратуре. Он подходит для монтажа как с экранированными, так и неэкранированными кабелями, что делает его универсальным решением для многих задач .

Расшифровка обозначений

Условное обозначение ШР28П7ЭШ9 расшифровывается следующим образом:

• ШР - тип соединителя (штепсельный разъем негерметичный)
• 28 - условный размер корпуса
• П - конструктивное исполнение (без патрубка)
• 7 - количество контактов
• Э - вид гайки патрубка (для экранированного кабеля)
• Ш - вид контактов ( розетка )
• 9 - обозначение сочетания контактов .

Таким образом, ШР28П7ЭШ9 является надежным и многофункциональным соединителем, подходящим для широкого спектра электрических приложений.
