ШР28П7ЭШ9-К: блочный разъём для надёжных электрических соединений

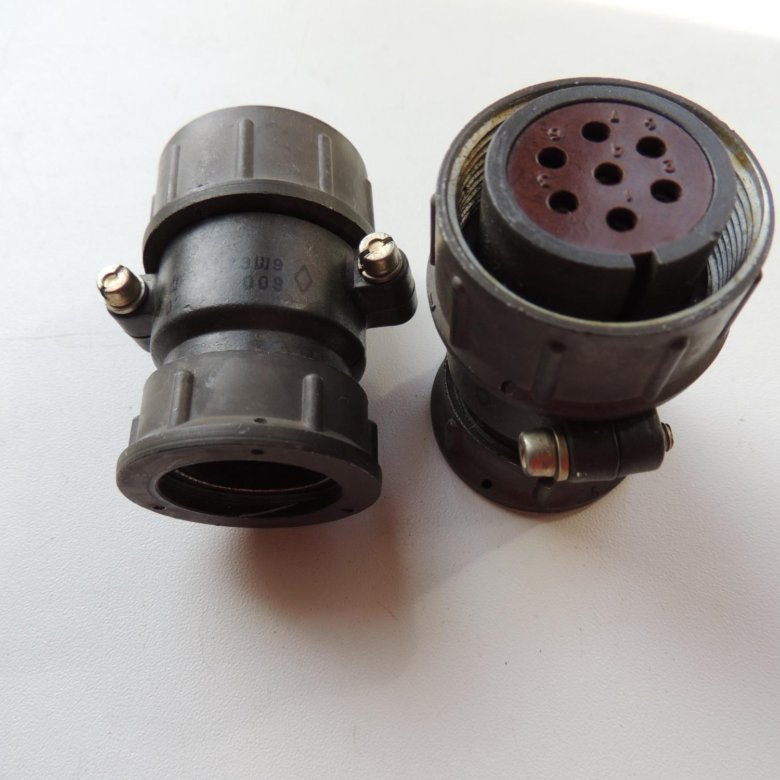

ШР28П7ЭШ9-К — цилиндрический низкочастотный блочный разъём серии ШР, предназначенный для построения разъёмных соединений в цепях постоянного и переменного тока. Конструкция с резьбовым сочленением, одношпоночной поляризацией и семью штыревыми контактами делает его удобным решением для приборной, промышленной и специальной аппаратуры.

Конструкция и назначение

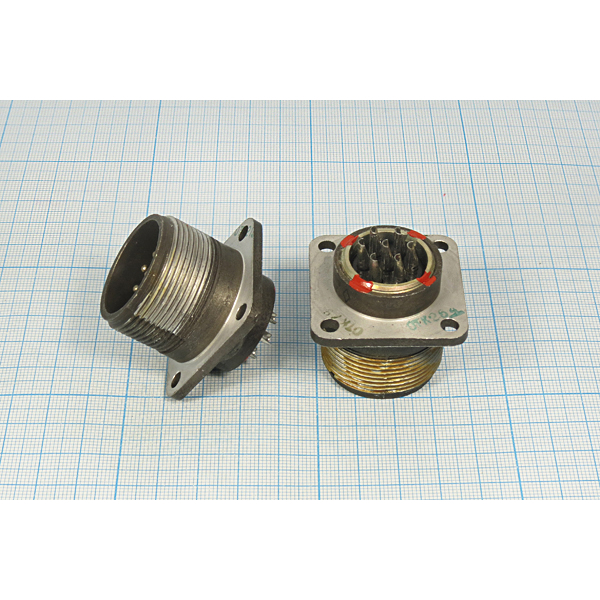

Разъём ШР28П7ЭШ9-К относится к блочному исполнению: он устанавливается на панель, корпус оборудования или приборный узел. Буква «К» в обозначении обычно указывает на исполнение с контактами типа «штырь»; ответной частью служит соответствующий соединитель с гнездовыми контактами.

Основные конструктивные особенности:

• Условный размер корпуса — 28.

• Количество контактов — 7.

• Диаметр каждого контакта — 2,5 мм.

• Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления.

• Корпус выполнен из алюминиевого сплава.

• Изолятор изготовлен из карболита.

• Монтаж на панель выполняется через установочные отверстия.

• Электрическое подключение осуществляется пайкой.

• Соединение с ответной частью — резьбовое, что помогает предотвратить случайное размыкание при вибрациях.

Электрические параметры

Разъёмы семейства ШР рассчитаны на применение в цепях переменного и постоянного тока. Для исполнения с семью контактами диаметром 2,5 мм указываются следующие ориентировочные параметры:

Конкретные допустимые значения зависят от исполнения, схемы включения, условий теплоотвода и требований технической документации на применяемый соединитель. Для ответственных проектов параметры следует сверять с паспортом изделия.

Надёжность в эксплуатации

ШР28П7ЭШ9-К рассчитан на работу в условиях, где важны механическая прочность и стабильность контакта. Серия ШР сохраняет работоспособность при вибрационных и ударных нагрузках, а резьбовая фиксация повышает устойчивость соединения к ослаблению во время эксплуатации.

Заявляемые для серии показатели включают:

• Рабочий диапазон температуры окружающей среды от −60 до +60 °C.

• Возможность смены температур от −60 до +110 °C с учётом нагрева контактов.

• Стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц.

• Ресурс не менее 500 циклов сочленения и расчленения.

• Минимальная наработка — 1000 часов.

• Минимальный срок сохраняемости — 15 лет.

Где применяется ШР28П7ЭШ9-К

Блочные разъёмы данного типа применяют там, где необходимо быстрое, повторяемое и механически защищённое подключение кабельных линий к корпусу оборудования. Типичные направления использования:

• Промышленные системы управления и автоматики.

• Контрольно-измерительные приборы.

• Источники питания и силовые электрические цепи.

• Испытательные стенды.

• Транспортное, энергетическое и телекоммуникационное оборудование.

• Электронные и электромеханические устройства, работающие при вибрации или перепадах температур.

Семь контактов позволяют передавать питание, сигналы управления и измерительные линии через один компактный интерфейс. При этом одношпоночная поляризация помогает исключить неправильную ориентацию при подключении, а резьбовая фиксация обеспечивает надёжное соединение.

На что обратить внимание

При подборе ответной части важно проверять не только число контактов, но и размер корпуса, тип контактов, сочетание контактов, поляризацию, способ монтажа и исполнение разъёма. Для ШР28П7ЭШ9-К критично обеспечить совместимость с ответным разъёмом серии ШР и соблюдать технологию пайки, чтобы не допустить перегрева изолятора и ухудшения контактных характеристик.

ШР28П7ЭШ9-К подходит для задач, где требуется прочный панельный разъём на 7 контактов, рассчитанный на заметные токовые нагрузки, многократные подключения и эксплуатацию в сложных условиях.
